AD866J

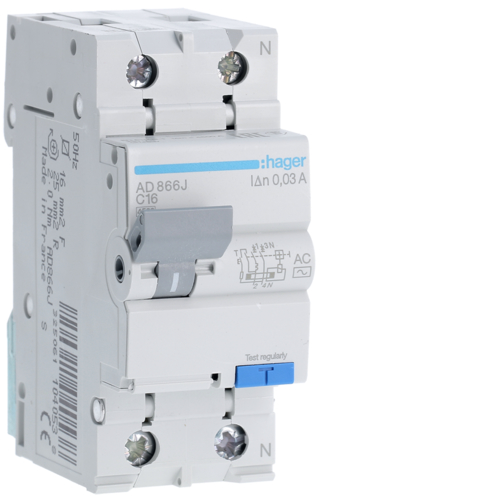

Disjunctor diferențial P+N 16A/30mA, C, 4,5kA, tip AC

AD866J Disjunctor diferențial P+N 16A/30mA,  C,  4,5kA,  tip AC

AD866J
Art Nr.:AD866J
u.m.
Nr. EAN:

3250611040538

Amb.:1 u.m.
Proprietăți tehnice
Poziție neutră:dreapta
Număr poli protejați:1
Număr de poli:2 P
Tipul polilor:1P+N
Curbă:C
Sigilabil:nu
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Capacitate nominală de decuplare:4,5 kA
Tensiune nominală de regim curent alternativ:240 V
Frecvenţă:50 Hz
Tensiune de izolare:500 V
Tensiune max. de exploatare:240 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Curent rezidual de calcul:30 mA
Curent nominal:16 A
Putere curent supratensiune (valuri 8/20 μs):250 A
Capacitate de rupere și deschidere:4,5 kA
Valoare minimă/maximă prag funcționare termală AC:1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:5 / 10 In
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:4,5 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:6 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:6 kA
Curent nominal -25°C:18,5 A
Curent nominal -20°C:18,3 A
Curent nominal -15°C:18,1 A
Curent nominal -10°C:17,9 A
Curent nominal -5°C:17,7 A
Curent nominal 0°C:17,4 A
Curent nominal 5°C:17,2 A
Curent nominal 10°C:17 A
Curent nominal 15°C:16,7 A
Curent nominal 20°C:16,5 A
Curent nominal 25°C:16,2 A
Curent nominal 30°C:16 A
Curent nominal 35°C:15,8 A
Curent nominal 40°C:15,6 A
Curent nominal 45°C:15,4 A
Curent nominal 50°C:15,2 A
Curent nominal 55°C:15 A
Curent nominal 60°C:14,8 A
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Frecvență:50 Hz
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:4 A
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:10 A
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:20 A
Curent maxim în aval pentru fuzibili gL pentru selectivitate la scurtcircuit:25 A
Putere disipată totală în condiţii de curent nominal:5,2 W
Putere disipată per pol:3,8 W
Protecție împotriva declanșărilor nedorite:nu
Durata de viaţă electrică în număr de cicluri:2000
Durată de viaţă mecanică număr operaţiuni de acţionare:2000
Adâncimea produsului instalat:68 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:35 mm
Cuplu:2,1 Nm
Terminale cu șurub pentru conductorul flexibil:1 / 16 mm²
Conex. ieşire şurub cu conductor rigid:1 / 25 mm²
Diametrul conexiunii cu conductor flexibil:1 - 16 mm²
Diametrul conexiunii cu conductor rigid:1 - 25 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:1 / 25 mm²
Montaj terminale cu șurub pentru cablu flexibil:1 / 16 mm²
Tip de conexiune:Tehnică de înfiletare
Text standard:EN 61009-1
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Tipul curentului rezidual:AC
Temperatură lucru:-25…40 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
Temperatură depozitare/transport:-25…70 °C
Temperatură de calibrare:30 °C
