HNF991H

Disjunctor general h1600 4P 50kA 1600A LSI

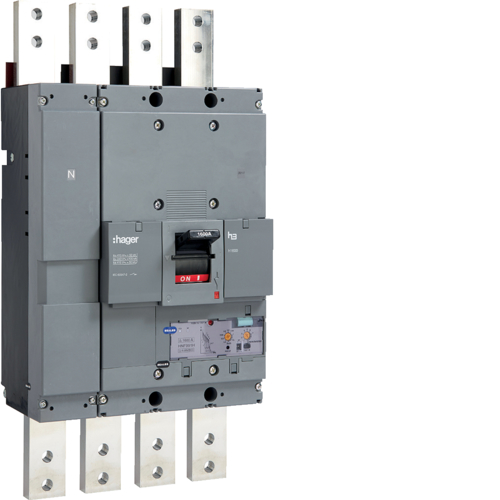

HNF991H Disjunctor general h1600 4P 50kA 1600A LSI

HNF991H
Art Nr.:HNF991H
u.m.
Nr. EAN:

3250613349929

Amb.:1 u.m.
Proprietăți tehnice
Tip comandă:Comutare
Număr de poli:4 P
Tipul polilor:4P4D N:0/50/100%
Dispozitiv complet cu unitate de protecție:da
Protecție integrală a defectelor la pământ:nu
Compatibil pentru montaj pe șină DIN:nu
Tensiune nominală de regim curent alternativ:220 / 690 V
Frecvenţă:50/60 Hz
Tensiune de izolare:800 V
Rezistenţa la tensiunea nominală de impuls:8 kV
Cu eliberare sub tensiune:nu
Curent nominal:1600 A
Capacitate maximă de rupere la scurtcircuit lcu sub 690V AC IEC 60947-2:45 kA
Plajă de reglare sistem termic:0,4 / 0,5 / 0,63 / 0,8 / 0,9 / 0,95 / 1
Setare curent termic pe pol neutru:0 / 0,5 / 1 In
Capacitate de rupere la 1 pol cu 230 V EN 60947-2:60 kA
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:9 kA
Capacitate de decuplare conform IEC 947.2 50 Hz:100 %
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:100 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:100 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:50 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:50 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 440V AC IEC 60947-2:70 kA
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:1
Putere disipată totală în condiţii de curent nominal:168,9 W
Putere disipată per pol:56,3 W
Tip declanşator:LSI
Timp de declanşare declanşator termic:5 / 10 / 11 / 19 / 21 / 29 ms
Timp răspuns la declanșare:10 ms
Reglarea duratei reduse de temporizare:100 / 200 ms
Durata de viaţă electrică în număr de cicluri:1000
Durată de viaţă mecanică număr operaţiuni de acţionare:4000
Cuplu:65 Nm
Montare pe șină DIN cu adaptor opțional:nu
Diametrul conexiunii cu conductor flexibil:3 x 240 mm²
Diametrul conexiunii cu conductor rigid:3 x 240 mm²
Conexiune:Conexiune frontală
Tip de conexiune:Conexiune cu papuci de cablu
Domeniu de reglaj magnetic:8960 / 11200 / 14000 / 17920 / 19200 / 19200 / 19200 A
Plajă de reglare magnet:2,5 / 5 / 10
Setare tip IN sau IrTh:IrTh
Motor opțional:da
Categorie de utilizare:A
Text standard:IEC 60947-2
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP4X
Temperatură lucru:-25…70 °C
Altitudine:2000 m
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
Temperatură depozitare/transport:-35…70 °C
