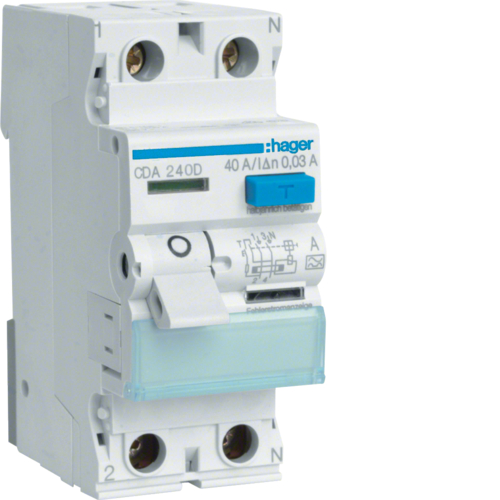

CDA240D
CDA240D
; "CDA240D")
; "Scheme de circuit Întrerupător diferențial 2 poli, tip A")
| Art Nr.: | CDA240D |
| Nr. EAN: | 3250611610045 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Poziție neutră: | dreapta |
| Număr de poli: | 2 P |
| Tipul polilor: | 2 P |
| Tip de montaj: | Şină DIN |
| Tensiune nominală de regim curent alternativ: | 230 V |
| Tip tensiune alimentare: | AC |
| Frecvenţă: | 50 Hz |
| Tensiune de izolare: | 500 V |
| Tensiune max. de exploatare: | 253 V |
| Rezistenţa la tensiunea nominală de impuls: | 4000 V |
| Curent rezidual de calcul: | 30 mA |
| Curent nominal: | 40 A |
| Putere curent supratensiune (valuri 8/20 μs): | 0,25 kA |
| Capacitate de rupere și deschidere: | 1,5 kA |
| Curent scurtcircuit confrom EN 61008-1: | 6 kA |
| Curent nominal -25°C: | 40 A |
| Curent nominal -20°C: | 40 A |
| Curent nominal -15°C: | 40 A |
| Curent nominal -10°C: | 40 A |
| Curent nominal -5°C: | 40 A |
| Curent nominal 0°C: | 40 A |
| Curent nominal 5°C: | 40 A |
| Curent nominal 10°C: | 40 A |
| Curent nominal 15°C: | 40 A |
| Curent nominal 20°C: | 40 A |
| Curent nominal 25°C: | 40 A |
| Curent nominal 30°C: | 40 A |
| Curent nominal 35°C: | 40 A |
| Curent nominal 40°C: | 40 A |
| Curent nominal 45°C: | 38 A |
| Curent nominal 50°C: | 37 A |
| Curent nominal 55°C: | 34 A |
| Curent nominal 60°C: | 30 A |
| Curent nominal 65°C: | 26 A |
| Curent nominal 70°C: | 21 A |
| Frecvență: | 50 Hz |
| Putere disipată totală în condiţii de curent nominal: | 6,24 W |
| Întârziere pe termen scurt a declanșării: | nu |
| Durata de viaţă electrică în număr de cicluri: | 2000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 4000 |
| Adâncimea produsului instalat: | 70 mm |
| Înălţimea produsului instalat: | 83 mm |
| Lăţime produsului instalat: | 35 mm |
| Dimensiune construcție (DIN 43880): | 1 |
| Cuplu: | 2,8 Nm |
| Diametrul conexiunii cu conductor flexibil: | 16 mm² |
| Diametrul conexiunii cu conductor rigid: | 25 mm² |
| Tip de conexiune: | Tehnică de înfiletare |
| Selecție tip: | nu |
| Piesă capăt: | nu |
| Text standard: | EN 61008-1 |
| Conform directivelor europene WEEE: | afectat |
| Tip de protecţie IP: | IP20 |
| Tipul curentului rezidual: | A |
| Grad de poluare conform IEC 60664 / IEC 60947-2: | 2 |
| Altitudine: | 2000 m |
Sub rezerva modificărilor tehnice ulterioare
