ML510J

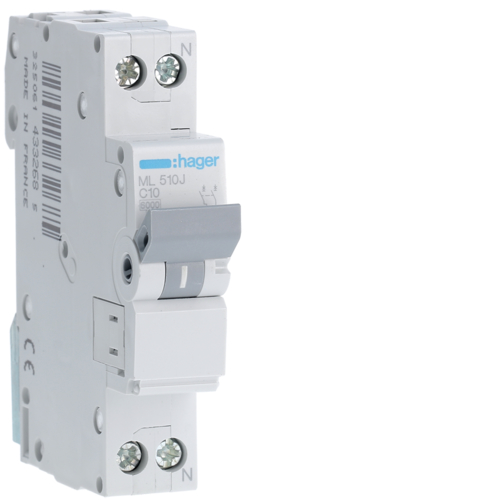

Disjunctor 1P+N, 10A, 6kA, C, 1M

ML510J Disjunctor 1P+N,  10A,  6kA,  C,  1M

ML510J
Art Nr.:ML510J
u.m.
Nr. EAN:

3250614332685

Amb.:12 u.m.
Proprietăți tehnice
Poziție neutră:dreapta
Număr poli protejați:1
Număr de poli:2 P
Tipul polilor:1P+N
Comutare simultană N-neutru:da
Curbă:C
Frecvenţă:50/60 Hz
Capacitate nominală de decuplare:6 kA
Tip tensiune alimentare:AC
Tensiune nominală de regim curent alternativ:230/240 V
Tensiune de izolare:500 V
Tensiune max. de exploatare:253 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:6 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:6 kA
Prag de comutare magnet de curent alternativ min./max.:5/10 In
Valoare minimă/maximă prag funcționare termală AC:1,13/1,45 In
Curent nominal -15°C:12,5 A
Curent nominal -20°C:12,8 A
Curent nominal 0°C:11,8 A
Curent nominal 10°C:11,2 A
Curent nominal -10°C:12,3 A
Curent nominal 15°C:10,9 A
Curent nominal 20°C:10,6 A
Curent nominal 25°C:10,3 A
Curent nominal -25°C:13 A
Curent nominal 30°C:10 A
Curent nominal 35°C:9,7 A
Curent nominal 40°C:9,3 A
Curent nominal 45°C:9 A
Curent nominal 5°C:11,5 A
Curent nominal -5°C:12 A
Curent nominal 50°C:8,6 A
Curent nominal 55°C:8,3 A
Curent nominal 60°C:7,9 A
Curent nominal 65°C:7,5 A
Curent nominal 70°C:7 A
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Putere disipată per pol:2,1 W
Putere disipată totală în condiţii de curent nominal:2,4 W
Durata de viaţă electrică în număr de cicluri:1000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:84,7 mm
Lăţime produsului instalat:17,5 mm
Cuplu:1,9 Nm
Tip de conexiune:Tehnică de înfiletare
Secțiune cablu flexibil pentru terminale cu șurub:0,75/10 mm²
Secțiune cablu rigid pentru terminale cu șurub:0,75/16 mm²
Text standard:EN 60898-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Temperatură de depozitare:-25 to 80 °C
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
  • ML510J
    ML510J Disjunctor 1P+N,  10A,  6kA,  C,  1M
    ML510J
  • ML510J Disjunctor 1P+N,  10A,  6kA,  C,  1M
Sub rezerva modificărilor tehnice ulterioare
