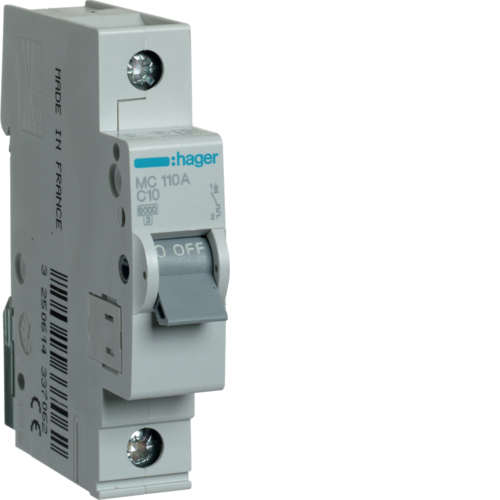

MC110A
Disjunctor 1P, 10A, 6kA, C, 1M
MC110A
| Art Nr.: | MC110A |
| Nr. EAN: | 3250614337062 |
| Amb.: | 12 u.m. |
Proprietăți tehnice |
închide tot
deschise| Poziție neutră: | fără neutru |
| Număr de poli: | 1 P |
| Tipul polilor: | 1 P |
| Tip de montaj: | Şină DIN |
| Curbă: | C |
| Comutare simultană N-neutru: | nu |
| Compatibil pentru montaj pe șină DIN: | da |
| Conectare in partea superioară pentru dispozitive modulare: | Terminal aliniat |
| Bază de conectare pentru dispozitivele modulare: | Terminal aliniat |
| Tensiune nominală de regim curent alternativ: | 230 / 400 V |
| Tip tensiune alimentare: | AC |
| Tensiune de izolare: | 500 V |
| Tensiune max. de exploatare: | 415 V |
| Rezistenţa la tensiunea nominală de impuls: | 4000 V |
| Curent nominal: | 10 A |
| Valoare minimă/maximă prag funcționare termală AC: | 1,13 / 1,45 In |
| Prag de comutare magnet de curent alternativ min./max.: | 5 / 10 In |
| Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1: | 6 kA |
| Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1: | 6 kA |
| Curent nominal -25°C: | 13,4 A |
| Curent nominal -20°C: | 13,1 A |
| Curent nominal -15°C: | 12,8 A |
| Curent nominal -10°C: | 12,54 A |
| Curent nominal -5°C: | 12,21 A |
| Curent nominal 0°C: | 11,91 A |
| Curent nominal 5°C: | 11,61 A |
| Curent nominal 10°C: | 11,31 A |
| Curent nominal 15°C: | 11,01 A |
| Curent nominal 20°C: | 10,72 A |
| Curent nominal 25°C: | 10,42 A |
| Curent nominal 30°C: | 10 A |
| Curent nominal 35°C: | 9,82 A |
| Curent nominal 40°C: | 9,52 A |
| Curent nominal 45°C: | 9,22 A |
| Curent nominal 50°C: | 9 A |
| Curent nominal 55°C: | 8,63 A |
| Curent nominal 60°C: | 8,33 A |
| Curent nominal 65°C: | 8,03 A |
| Curent nominal 70°C: | 7,73 A |
| Factorul de corecție curentul nominal pentru 2 dispozitive alăturate: | 1 |
| Factorul de corecție curent nominal pentru 3 dispozitive alăturate: | 0,95 |
| Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate: | 0,9 |
| Factorul de corecție curent nominal pentru 6 dispozitive alăturate: | 0,85 |
| Pierdere maximă putere pe pol conform standardului produsului: | 3 W |
| Putere disipată per pol: | 1,63 W |
| Durata de viaţă electrică în număr de cicluri: | 4000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 20000 |
| Adâncimea produsului instalat: | 70 mm |
| Lăţime produsului instalat: | 17,5 mm |
| Cuplu: | 2,8 Nm |
| Tip conexiuni inferioare dispozitive modulare: | BIconnect |
| Terminale cu șurub pentru conductorul flexibil: | 1 / 25 mm² |
| Conex. ieşire şurub cu conductor rigid: | 1 / 35 mm² |
| Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi: | 1 / 35 mm² |
| Montaj terminale cu șurub pentru cablu flexibil: | 1 / 25 mm² |
| Tip de conexiune: | Tehnică de înfiletare |
| Poate fi accesorizat: | nu |
| Text standard: | IEC 60898-1 |
| Conform directivelor europene WEEE: | afectat |
| Tip de protecţie IP: | IP20 |
| Temperatură lucru: | -25…70 °C |
| Grad de poluare conform IEC 60664 / IEC 60947-2: | 2 |
| Clasă de limitare a energiei I²t: | 3 |
| Altitudine: | 2000 m |
| Temperatură depozitare/transport: | -25…80 °C |
| Temperatură de calibrare: | 30 °C |
- MC110A
MC110A
Sub rezerva modificărilor tehnice ulterioare
