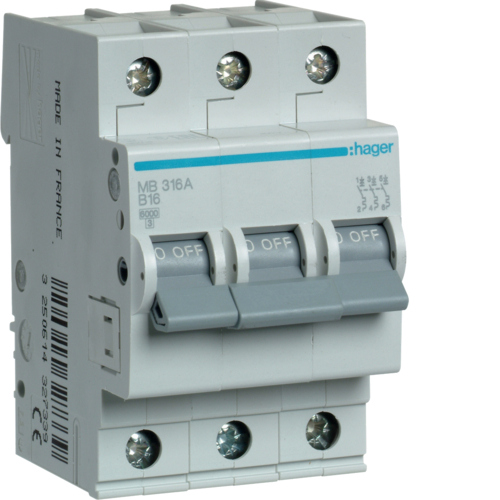

MB316A

Disjunctor 3P, 16A, 6kA, B, 3M

MB316A Disjunctor 3P,  16A,  6kA,  B,  3M

MB316A
Art Nr.:MB316A
u.m.
Nr. EAN:

3250614327339

Amb.:4 u.m.
Proprietăți tehnice
Număr poli protejați:3
Număr de poli:3 P
Tipul polilor:3 P
Comutare simultană N-neutru:nu
Curbă:B
Frecvenţă:50/60 Hz
Capacitate nominală de decuplare:6 kA
Tip tensiune alimentare:AC
Tensiune nominală de regim curent alternativ:230/400 V
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:6 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:6 kA
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:3 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:6 kA
Prag de comutare magnet de curent alternativ min./max.:3/5 In
Valoare minimă/maximă prag funcționare magnetică DC:4/7 In
Valoare minimă/maximă prag funcționare termală AC:1,13/1,45 In
Valoare minimă/maximă prag funcționare termală DC:1,13/1,45 In
Curent nominal -15°C:20,06 A
Curent nominal -20°C:20,46 A
Curent nominal 0°C:18,8 A
Curent nominal 10°C:17,92 A
Curent nominal -10°C:19,65 A
Curent nominal 15°C:17,46 A
Curent nominal 20°C:16,99 A
Curent nominal 25°C:16,5 A
Curent nominal -25°C:20,85 A
Curent nominal 30°C:16 A
Curent nominal 35°C:15,48 A
Curent nominal 40°C:14,95 A
Curent nominal 45°C:14,4 A
Curent nominal 5°C:18,36 A
Curent nominal -5°C:19,23 A
Curent nominal 50°C:13,82 A
Curent nominal 55°C:13,22 A
Curent nominal 60°C:12,59 A
Curent nominal 65°C:11,93 A
Curent nominal 70°C:11,23 A
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Putere disipată per pol:2,5 W
Putere disipată totală în condiţii de curent nominal:6,33 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:52,5 mm
Cuplu:2,8 Nm
Tip de conexiune:Tehnică de înfiletare
Secțiune cablu flexibil pentru terminale cu șurub:1/25 mm²
Secțiune cablu rigid pentru terminale cu șurub:1/35 mm²
Poate fi accesorizat:da
Text standard:EN 60898-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Temperatură de depozitare:-25 to 80 °C
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
