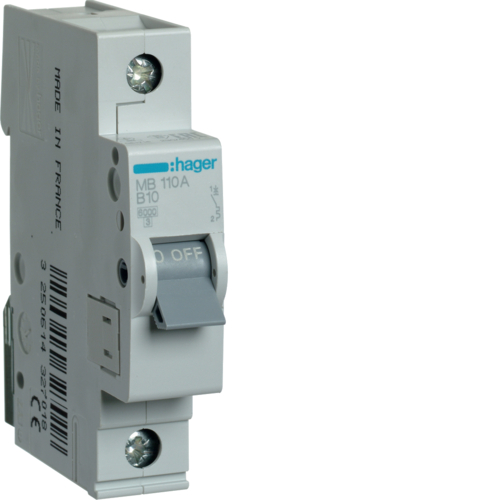

MB110A

Disjunctor 1P, 10A, 6kA, B, 1M

MB110A Disjunctor 1P,  10A,  6kA,  B,  1M

MB110A
Art Nr.:MB110A
u.m.
Nr. EAN:

3250614327018

Amb.:12 u.m.
Proprietăți tehnice
Poziție neutră:fără neutru
Număr de poli:1 P
Tipul polilor:1 P
Tip de montaj:Şină DIN
Curbă:B
Comutare simultană N-neutru:nu
Compatibil pentru montaj pe șină DIN:da
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Bază de conectare pentru dispozitivele modulare:Terminal aliniat
Tensiune nominală de regim curent alternativ:230 / 400 V
Tip tensiune alimentare:AC
Tensiune de izolare:500 V
Tensiune max. de exploatare:415 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Curent nominal:10 A
Valoare minimă/maximă prag funcționare termală AC:1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:3 / 5 In
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:6 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:6 kA
Curent nominal -25°C:13,28 A
Curent nominal -20°C:13,01 A
Curent nominal -15°C:12,74 A
Curent nominal -10°C:12,47 A
Curent nominal -5°C:12,19 A
Curent nominal 0°C:11,9 A
Curent nominal 5°C:11,6 A
Curent nominal 10°C:11,3 A
Curent nominal 15°C:10,99 A
Curent nominal 20°C:10,67 A
Curent nominal 25°C:10,34 A
Curent nominal 30°C:10 A
Curent nominal 35°C:9,65 A
Curent nominal 40°C:9,28 A
Curent nominal 45°C:8,9 A
Curent nominal 50°C:8,5 A
Curent nominal 55°C:8,08 A
Curent nominal 60°C:7,64 A
Curent nominal 65°C:7,18 A
Curent nominal 70°C:6,68 A
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Pierdere maximă putere pe pol conform standardului produsului:3 W
Putere disipată per pol:2,75 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Lăţime produsului instalat:17,5 mm
Cuplu:2,8 Nm
Tip conexiuni inferioare dispozitive modulare:BIconnect
Terminale cu șurub pentru conductorul flexibil:1 / 25 mm²
Conex. ieşire şurub cu conductor rigid:1 / 35 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:1 / 35 mm²
Montaj terminale cu șurub pentru cablu flexibil:1 / 25 mm²
Tip de conexiune:Tehnică de înfiletare
Poate fi accesorizat:nu
Text standard:IEC 60898-1
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Temperatură lucru:-25…70 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Temperatură depozitare/transport:-25…80 °C
Temperatură de calibrare:30 °C
