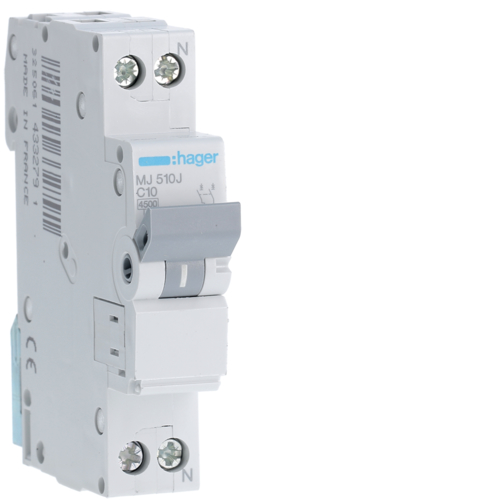

MJ510J

Disjunctor 1P+N, 10A, 4,5kA, C, 1M

MJ510J Disjunctor 1P+N,  10A,  4,5kA,  C,  1M

MJ510J
Art Nr.:MJ510J
u.m.
Nr. EAN:

3250614332791

Amb.:12 u.m.
Proprietăți tehnice
Poziție neutră:dreapta
Număr poli protejați:1
Număr de poli:2 P
Tipul polilor:1P+N
Curbă:C
Comutare simultană N-neutru:da
Capacitate nominală de decuplare:4,5 kA
Tensiune nominală de regim curent alternativ:230 / 240 V
Tip tensiune alimentare:AC
Frecvenţă:50/60 Hz
Tensiune de izolare:500 V
Tensiune max. de exploatare:253 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Curent nominal:10 A
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:4,5 kA
Valoare minimă/maximă prag funcționare termală AC:1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:5 / 10 In
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:4,5 kA
Curent nominal -25°C:13 A
Curent nominal -20°C:12,8 A
Curent nominal -15°C:12,5 A
Curent nominal -10°C:12,3 A
Curent nominal -5°C:12 A
Curent nominal 0°C:11,8 A
Curent nominal 5°C:11,5 A
Curent nominal 10°C:11,2 A
Curent nominal 15°C:10,9 A
Curent nominal 20°C:10,6 A
Curent nominal 25°C:10,3 A
Curent nominal 30°C:10 A
Curent nominal 35°C:9,7 A
Curent nominal 40°C:9,3 A
Curent nominal 45°C:9 A
Curent nominal 50°C:8,6 A
Curent nominal 55°C:8,3 A
Curent nominal 60°C:7,9 A
Curent nominal 65°C:7,5 A
Curent nominal 70°C:7 A
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Frecvență:50 / 60 Hz
Putere disipată totală în condiţii de curent nominal:2,4 W
Putere disipată per pol:2,1 W
Durata de viaţă electrică în număr de cicluri:1000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:84,7 mm
Lăţime produsului instalat:17,5 mm
Cuplu:1,9 Nm
Mobilitate dispozitive modulare:nu
Bază inferioară pentru dispozitivele modulare:nu
Potrivit pentru montaj încastrat:da
Terminale cu șurub pentru conductorul flexibil:1 / 16 mm²
Conex. ieşire şurub cu conductor rigid:1 / 25 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:1 / 25 mm²
Montaj terminale cu șurub pentru cablu flexibil:1 / 16 mm²
Secțiune cablu rigid pentru terminale cu șurub:1 / 25 mm²
Secțiune cablu flexibil pentru terminale cu șurub:1 / 16 mm²
Tip de conexiune:Tehnică de înfiletare
Text standard:EN 60898-1
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Temperatură lucru:-25…70 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
Temperatură depozitare/transport:-25…80 °C
