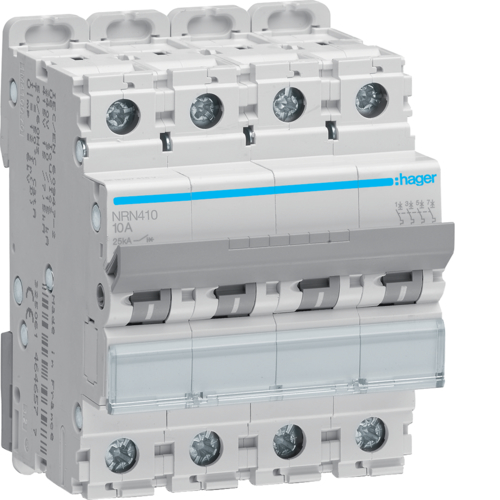

NRN410

NRN410

NRN410
Art Nr.:NRN410
u.m.
Nr. EAN:

3250614645297

Amb.:1 u.m.
Proprietăți tehnice
închide tot deschise
Arhitectură
Poziție neutră:fără neutru
Număr poli protejați:4
Număr de poli:4 P
Tipul polilor:4 P
Tip de montaj:Şină DIN
Curbă:C
Funcții
Comutare simultană N-neutru:nu
Sigilabil:da
Compatibilitate
Compatibil pentru montaj pe șină DIN:da
Conectivitate
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Bază de conectare pentru dispozitivele modulare:Terminal aliniat
Principalele caracteristici electrice
Capacitate nominală de decuplare:10 kA
Tensiune nominală de regim curent alternativ:415 V
Tip tensiune alimentare:AC
Voltaj
Tensiune de izolare:500 V
Tensiune max. de exploatare:415 V
Rezistenţa la tensiunea nominală de impuls:6000 V
Curent electric
Curent nominal:10 A
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:7,5 kA
Valoare minimă/maximă prag funcționare termală AC:1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:5 / 10 In
Valoare minimă/maximă prag funcționare magnetică DC:5 / 15 In
Valoare minimă/maximă prag funcționare termală DC:1,13 / 1,45 In
Curent nominal -10°C conform IEC 60947:13,69 A
Curent nominal -15°C conform IEC 60947:13,95 A
Curent nominal -20°C conform IEC 60947:14,21 A
Curent nominal -25°C conform IEC 60947:14,47 A
Curent nominal -5°C conform IEC 60947:13,42 A
Curent nominal 0°C conform IEC 60947:13,15 A
Curent nominal 10°C conform IEC 60947:12,58 A
Curent nominal 15°C conform IEC 60947:12,29 A
Curent nominal 20°C conform IEC 60947:11,99 A
Curent nominal 25°C conform IEC 60947:11,68 A
Curent nominal 30°C conform IEC 60947:11,36 A
Curent nominal 35°C conform IEC 60947:11,04 A
Curent nominal 40°C conform IEC 60947:10,7 A
Curent nominal 45°C conform IEC 60947:10,36 A
Curent nominal 5°C conform IEC 60947:12,87 A
Curent nominal 50°C conform IEC 60947:10 A
Curent nominal 55°C conform IEC 60947:9,43 A
Curent nominal 60°C conform IEC 60947:8,83 A
Curent nominal 65°C conform IEC 60947:8,19 A
Curent nominal 70°C conform IEC 60947:7,49 A
Capacitate de rupere Ics 220V AC conform IEC 60947-2:15 kA
Capacitate de rupere la funcționare nominală, lcs AC conformIEC 60947-2:15 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60947-3:15 kA
Capacitate de rupere Ics 380V AC conform IEC 60947-2:7,5 kA
Capacitate de rupere la funcț. nominală, lcs sub 400V AC conform IEC 60947-4:7,5 kA
Capacitate de rupere la funcț. nominală, lcs sub 415V AC conform IEC 60947-5:7,5 kA
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:3 kA
Capacitate de rupere la 1 pol cu 415 V EN 60947-4:3 kA
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:10 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:50 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:50 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:25 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:25 kA
Capacitatede rupere la funcț. nominală, lcn sub 240V AC conform IEC 60898-1:10 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 415V AC conform IEC 60898-1:10 kA
Capacitate de rupere Ics 220V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 230V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 240V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 380V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 400V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 415V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Icu 220V AC IEC 60947-2:50 kA
Capacitate de rupere Icu 380V AC conform IEC 60947-2:25 kA
Factor de corecție
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Frecvență
Frecvență:50 / 60 Hz
Putere
Pierdere maximă putere pe pol conform standardului produsului:3 W
Putere disipată totală în condiţii de curent nominal:8,29 W
Putere disipată per pol:2,1 W
Declanșare
Timp răspuns la declanșare:7 ms
Rezistență
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Dimensiuni
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:70 mm
Montare
Cuplu:2,8 Nm
Tip clemă inferioară dispozitive modulare:Plastic
Tip conexiuni inferioare dispozitive modulare:BIconnect
Mobilitate dispozitive modulare:da
Bază inferioară pentru dispozitivele modulare:da
Potrivit pentru montaj încastrat:da
Conexiune
Terminale cu șurub pentru conductorul flexibil:1 / 25 mm²
Conex. ieşire şurub cu conductor rigid:1 / 35 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:1 / 35 mm²
Montaj terminale cu șurub pentru cablu flexibil:1 / 25 mm²
Stare livrare cleme:deschis
Stare de livrare:deschis
Echipament
Poate fi accesorizat:da
Port etichetă:da
Standarde
Text standard:IEC 60947-2
Conform directivelor europene WEEE:afectat
Protecție
Tip de protecţie IP:IP20
Condiții de utilizare
Temperatură lucru:-25…70 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
Temperatură depozitare/transport:-25…80 °C
Temperatură
Temperatură de calibrare:50 °C
  • NRN410
    NRN410
    NRN410
  • NRN410
Înapoi Disjunctor modular 15-25 kA
Sub rezerva modificărilor tehnice ulterioare
