HMF480

Disjunctor 4P 80A 10kA C

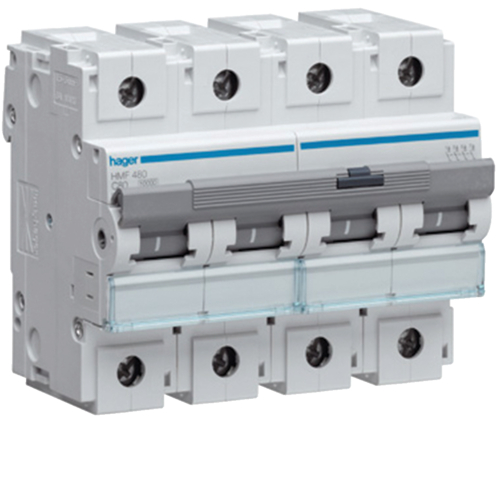

HMF480 Disjunctor 4P 80A 10kA C

HMF480
Art Nr.:HMF480
u.m.
Nr. EAN:

3250613231064

Amb.:1 u.m.
Proprietăți tehnice
Număr poli protejați:4
Număr de poli:4 P
Tipul polilor:4 P
Curbă:C
Comutare simultană N-neutru:nu
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Bază de conectare pentru dispozitivele modulare:Terminal aliniat
Capacitate nominală de decuplare:10 kA
Tensiune nominală de regim curent alternativ:415 V
Tip tensiune alimentare:AC
Frecvenţă:50/60 Hz
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:6000 V
Curent nominal:80 A
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:7,5 kA
Valoare minimă/maximă prag funcționare termală AC:1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:5 / 10 In
Curent nominal -10°C conform IEC 60947:112 A
Curent nominal -15°C conform IEC 60947:115 A
Curent nominal -20°C conform IEC 60947:118 A
Curent nominal -25°C conform IEC 60947:122 A
Curent nominal -5°C conform IEC 60947:109 A
Curent nominal 0°C conform IEC 60947:106 A
Curent nominal 10°C conform IEC 60947:99,2 A
Curent nominal 15°C conform IEC 60947:96 A
Curent nominal 20°C conform IEC 60947:92,8 A
Curent nominal 25°C conform IEC 60947:89,6 A
Curent nominal 30°C conform IEC 60947:86,4 A
Curent nominal 35°C conform IEC 60947:83,2 A
Curent nominal 40°C conform IEC 60947:80 A
Curent nominal 45°C conform IEC 60947:77,6 A
Curent nominal 5°C conform IEC 60947:102 A
Curent nominal 50°C conform IEC 60947:75,1 A
Curent nominal 55°C conform IEC 60947:72,6 A
Curent nominal 60°C conform IEC 60947:70 A
Curent nominal 65°C conform IEC 60947:67,2 A
Curent nominal 70°C conform IEC 60947:64,3 A
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:4,5 kA
Capacitate de rupere la 1 pol cu 415 V EN 60947-4:4,5 kA
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:10 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:10 kA
Capacitate de decuplare conform IEC 947.2 50 Hz:75 %
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:10 kA
Curent nominal -25°C:115 A
Curent nominal -20°C:112 A
Curent nominal -15°C:109 A
Curent nominal -10°C:106 A
Curent nominal -5°C:102 A
Curent nominal 0°C:99,2 A
Curent nominal 5°C:96 A
Curent nominal 10°C:92,8 A
Curent nominal 15°C:89,6 A
Curent nominal 20°C:86,4 A
Curent nominal 25°C:83,2 A
Curent nominal 30°C:80 A
Curent nominal 35°C:77,6 A
Curent nominal 40°C:75,1 A
Curent nominal 45°C:72,6 A
Curent nominal 50°C:70 A
Curent nominal 55°C:67,2 A
Curent nominal 60°C:64,3 A
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Frecvență:50 / 60 Hz
Putere disipată totală în condiţii de curent nominal:25,71 W
Putere disipată per pol:6,68 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:90 mm
Lăţime produsului instalat:106 mm
Cuplu:3,5 până la 5 Nm
Tip clemă de susținere pentru dispozitivele modulare:Plastic
Tip clemă inferioară dispozitive modulare:Plastic
Mobilitate dispozitive modulare:da
Bază inferioară pentru dispozitivele modulare:da
Terminale cu șurub pentru conductorul flexibil:1 / 50 mm²
Conex. ieşire şurub cu conductor rigid:1 / 70 mm²
Diametrul conexiunii cu conductor flexibil:50 mm²
Diametrul conexiunii cu conductor rigid:70 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:1 / 70 mm²
Montaj terminale cu șurub pentru cablu flexibil:1 / 50 mm²
Secțiune cablu rigid pentru terminale cu șurub:1 / 70 mm²
Secțiune cablu flexibil pentru terminale cu șurub:1 / 50 mm²
Tip de conexiune:Mufă cu sistem de compensare integrat
Text standard:EN 60898-1, IEC 60947-2
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:3
Altitudine:2000 m
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
Temperatură de calibrare:30 °C
