HMF180

Disjunctor 1P 80A 10kA C

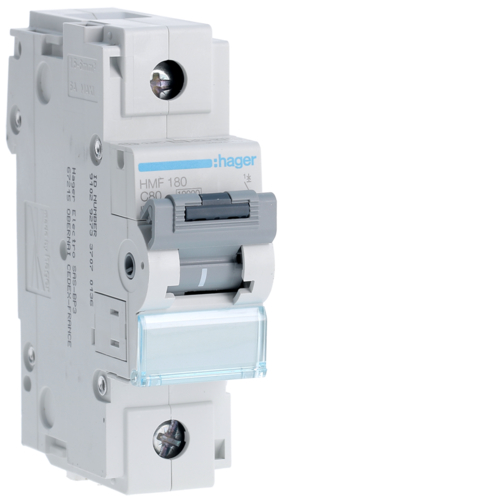

HMF180 Disjunctor 1P 80A 10kA C

HMF180
Art Nr.:HMF180
u.m.
Nr. EAN:

3250613230975

Amb.:1 u.m.
Proprietăți tehnice
Număr poli protejați:1
Număr de poli:1 P
Tipul polilor:1 P
Comutare simultană N-neutru:nu
Curbă:C
Frecvenţă:50/60 Hz
Capacitate nominală de decuplare:10 kA
Tip tensiune alimentare:AC
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:10 kA
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:10 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:10 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:7,5 kA
Capacitate de decuplare conform IEC 947.2 50 Hz:75 %
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:4,5 kA
Capacitate de rupere la 1 pol cu 415 V EN 60947-4:4,5 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:10 kA
Prag de comutare magnet de curent alternativ min./max.:5/10 In
Valoare minimă/maximă prag funcționare termală AC:1,13/1,45 In
Curent nominal -15°C:109 A
Curent nominal -20°C:112 A
Curent nominal 0°C:99,2 A
Curent nominal 10°C:92,8 A
Curent nominal -10°C:106 A
Curent nominal 15°C:89,6 A
Curent nominal 20°C:86,4 A
Curent nominal 25°C:83,2 A
Curent nominal -25°C:115 A
Curent nominal 30°C:80 A
Curent nominal 35°C:77,6 A
Curent nominal 40°C:75,1 A
Curent nominal 45°C:72,6 A
Curent nominal 5°C:96 A
Curent nominal -5°C:102 A
Curent nominal 50°C:70 A
Curent nominal 55°C:67,2 A
Curent nominal 60°C:64,3 A
Curent nominal 0°C conform IEC 60947-2:106 A
Curent nominal 10°C conform IEC 60947-2:99,2 A
Curent nominal -10°C conform IEC 60947-2:112 A
Curent nominal 15°C conform IEC 60947-2:96 A
Curent nominal -15°C conform IEC 60947-2:115 A
Curent nominal 20°C conform IEC 60947-2:92,8 A
Curent nominal -20°C conform IEC 60947-2:118 A
Curent nominal 25°C conform IEC 60947-2:89,6 A
Curent nominal -25°C conform IEC 60947-2:122 A
Curent nominal 30°C conform IEC 60947-2:86,4 A
Curent nominal 35°C conform IEC 60947-2:83,2 A
Curent nominal 40°C conform IEC 60947-2:80 A
Curent nominal 45°C conform IEC 60947-2:77,6 A
Curent nominal 5°C conform IEC 60947-2:102 A
Curent nominal -5°C conform IEC 60947-2:109 A
Curent nominal 50°C conform IEC 60947-2:75,1 A
Curent nominal 55°C conform IEC 60947-2:72,6 A
Curent nominal 60°C conform IEC 60947-2:70 A
Curent nominal 65°C conform IEC 60947-2:67,2 A
Curent nominal 70°C conform IEC 60947-2:64,3 A
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Putere disipată per pol:6,18 W
Putere disipată totală în condiţii de curent nominal:6,18 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:90 mm
Lăţime produsului instalat:27 mm
Tip de conexiune:Mufă cu sistem de compensare integrat
Poate fi accesorizat:da
Text standard:EN 60898-1, IEC 60947-2
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:3
Altitudine:2000 m
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
  • HMF180
    HMF180 Disjunctor 1P 80A 10kA C
    HMF180
  • HMF180 Disjunctor 1P 80A 10kA C
Sub rezerva modificărilor tehnice ulterioare
