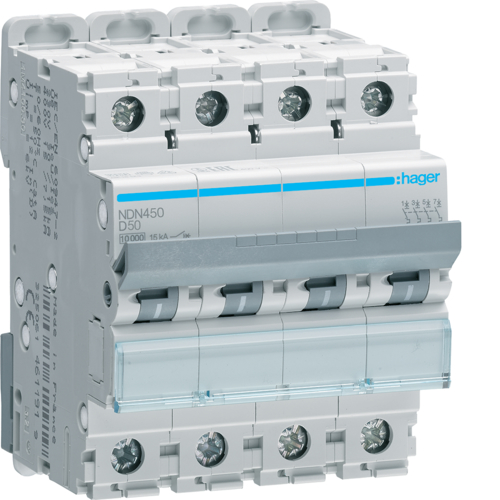

Scheme de circuit Disjunctor 4 poli, curbă D
Art Nr.:NDN450
u.m.
Nr. EAN:

3250614611964

Amb.:3 u.m.
Proprietăți tehnice
Poziție neutră:fără neutru
Număr poli protejați:4
Număr de poli:4 P
Tipul polilor:4 P
Tip de montaj:Şină DIN
Curbă:D
Comutare simultană N-neutru:nu
Compatibil pentru montaj pe șină DIN:da
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Bază de conectare pentru dispozitivele modulare:Terminal aliniat
Capacitate nominală de decuplare:10 kA
Tensiune nominală de regim curent alternativ:400 V
Tip tensiune alimentare:AC
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:6000 V
Tensiune minimă de prag (Ue min):12 V
Curent nominal:50 A
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:7,5 kA
Valoare minimă/maximă prag funcționare termală AC:1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:10 / 14,4 In
Valoare minimă/maximă prag funcționare magnetică DC:15 / 30 In
Valoare minimă/maximă prag funcționare termală DC:1,13 / 1,45 In
Curent nominal -10°C conform IEC 60947:67,39 A
Curent nominal -15°C conform IEC 60947:68,64 A
Curent nominal -20°C conform IEC 60947:69,87 A
Curent nominal -25°C conform IEC 60947:71,08 A
Curent nominal -5°C conform IEC 60947:66,12 A
Curent nominal 0°C conform IEC 60947:64,82 A
Curent nominal 10°C conform IEC 60947:62,14 A
Curent nominal 15°C conform IEC 60947:60,75 A
Curent nominal 20°C conform IEC 60947:59,34 A
Curent nominal 25°C conform IEC 60947:57,89 A
Curent nominal 30°C conform IEC 60947:56,4 A
Curent nominal 35°C conform IEC 60947:54,87 A
Curent nominal 40°C conform IEC 60947:53,29 A
Curent nominal 45°C conform IEC 60947:51,67 A
Curent nominal 5°C conform IEC 60947:63,49 A
Curent nominal 50°C conform IEC 60947:50 A
Curent nominal 55°C conform IEC 60947:47,99 A
Curent nominal 60°C conform IEC 60947:45,9 A
Curent nominal 65°C conform IEC 60947:43,7 A
Curent nominal 70°C conform IEC 60947:41,38 A
Capacitate de rupere Ics 220V AC conform IEC 60947-2:15 kA
Capacitate de rupere la funcționare nominală, lcs AC conformIEC 60947-2:15 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60947-3:15 kA
Capacitate de rupere Ics 380V AC conform IEC 60947-2:7,5 kA
Capacitate de rupere la funcț. nominală, lcs sub 400V AC conform IEC 60947-4:7,5 kA
Capacitate de rupere la funcț. nominală, lcs sub 415V AC conform IEC 60947-5:7,5 kA
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:10 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:30 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:30 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:15 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:15 kA
Capacitatede rupere la funcț. nominală, lcn sub 240V AC conform IEC 60898-1:10 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 415V AC conform IEC 60898-1:10 kA
Capacitate de rupere Ics 220V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 230V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 240V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 380V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 400V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 415V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Icu 220V AC IEC 60947-2:30 kA
Capacitate de rupere Icu 380V AC conform IEC 60947-2:15 kA
Curent nominal -25°C:63,02 A
Curent nominal -20°C:61,95 A
Curent nominal -15°C:60,86 A
Curent nominal -10°C:59,75 A
Curent nominal -5°C:58,62 A
Curent nominal 0°C:57,47 A
Curent nominal 5°C:56,29 A
Curent nominal 10°C:55,09 A
Curent nominal 25°C:51,32 A
Curent nominal 30°C:50 A
Curent nominal 35°C:48,48 A
Curent nominal 40°C:46,91 A
Curent nominal 45°C:45,29 A
Curent nominal 50°C:43,6 A
Curent nominal 55°C:41,85 A
Curent nominal 60°C:40,02 A
Curent nominal 65°C:38,11 A
Curent nominal 70°C:36,09 A
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1,1
Frecvență:50 / 60 Hz
Pierdere maximă putere pe pol conform standardului produsului:9 W
Putere disipată totală în condiţii de curent nominal:20,3 W
Putere disipată per pol:5,4 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:70 mm
Cuplu:2,8 Nm
Tip clemă inferioară dispozitive modulare:Plastic
Tip conexiuni inferioare dispozitive modulare:BIconnect
Mobilitate dispozitive modulare:da
Bază inferioară pentru dispozitivele modulare:da
Potrivit pentru montaj încastrat:da
Terminale cu șurub pentru conductorul flexibil:1 / 25 mm²
Conex. ieşire şurub cu conductor rigid:1 / 35 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:1 / 35 mm²
Montaj terminale cu șurub pentru cablu flexibil:1 / 25 mm²
Stare livrare cleme:închis
Stare de livrare:deschis
Poate fi accesorizat:da
Port etichetă:da
Text standard:EN 60898-1, IEC 60947-2
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Temperatură lucru:-25…70 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Altitudine:2000 m
Temperatură depozitare/transport:-25…80 °C
Temperatură de calibrare:50 °C
