NDN101

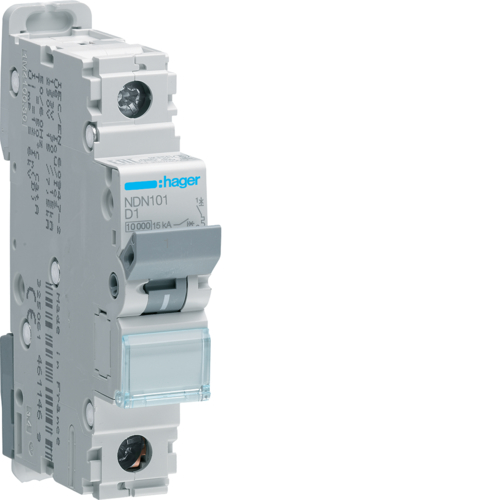

Disjunctor 1P, 1A, 10kA, D, 1M

NDN101 Disjunctor 1P,  1A,  10kA,  D,  1M

NDN101
NDN101 Disjunctor 1P,  1A,  10kA,  D,  1M
Scheme de circuit Disjunctor 1 pol, curbă D
Art Nr.:NDN101
u.m.
Nr. EAN:

3250614611391

Amb.:12 u.m.
Proprietăți tehnice
Poziție neutră:fără neutru
Număr poli protejați:1
Număr de poli:1 P
Tipul polilor:1 P
Comutare simultană N-neutru:nu
Curbă:D
Bază de conectare pentru dispozitivele modulare:Terminal aliniat
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Tip tensiune alimentare:AC
Tensiune nominală de regim curent alternativ:240/415 V
Tensiune minimă de prag (Ue min):12 V
Tensiune de izolare:500 V
Tensiune max. de exploatare:440 V
Rezistenţa la tensiunea nominală de impuls:6000 V
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:10 kA
Capacitatede rupere la funcț. nominală, lcn sub 240V AC conform IEC 60898-1:10 kA
Capacitate de rupere Ics 220V AC conform IEC 60947-2:7,5 kA
Capacitate de rupere la funcționare nominală, lcs AC conformIEC 60947-2:7,5 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60947-3:7,5 kA
Capacitate de rupere Ics 220V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 230V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 240V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Icu 220V AC IEC 60947-2:15 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:15 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:15 kA
Prag de comutare magnet de curent alternativ min./max.:10/14,4 In
Valoare minimă/maximă prag funcționare magnetică DC:15/30 In
Valoare minimă/maximă prag funcționare termală AC:1,13/1,45 In
Valoare minimă/maximă prag funcționare termală DC:1,13/1,45 In
Curent nominal 0°C conform IEC 60947-2:1,43 A
Curent nominal 10°C conform IEC 60947-2:1,35 A
Curent nominal -10°C conform IEC 60947-2:1,5 A
Curent nominal 15°C conform IEC 60947-2:1,31 A
Curent nominal -15°C conform IEC 60947-2:1,53 A
Curent nominal 20°C conform IEC 60947-2:1,27 A
Curent nominal -20°C conform IEC 60947-2:1,57 A
Curent nominal 25°C conform IEC 60947-2:1,23 A
Curent nominal -25°C conform IEC 60947-2:1,6 A
Curent nominal 30°C conform IEC 60947-2:1,19 A
Curent nominal 35°C conform IEC 60947-2:1,15 A
Curent nominal 40°C conform IEC 60947-2:1,1 A
Curent nominal 45°C conform IEC 60947-2:1,05 A
Curent nominal 5°C conform IEC 60947-2:1,39 A
Curent nominal -5°C conform IEC 60947-2:1,46 A
Curent nominal 50°C conform IEC 60947-2:1 A
Curent nominal 55°C conform IEC 60947-2:0,95 A
Curent nominal 60°C conform IEC 60947-2:0,89 A
Curent nominal 65°C conform IEC 60947-2:0,83 A
Curent nominal 70°C conform IEC 60947-2:0,76 A
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1,1
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Putere disipată per pol:0,13 W
Pierdere maximă putere pe pol conform standardului produsului:3 W
Putere disipată totală în condiţii de curent nominal:0,13 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:17,5 mm
Tip conexiune dispozitive modulare:cu șurub
Cuplu:2,8 Nm
Tip clemă inferioară dispozitive modulare:Plastic
Tip conexiuni inferioare dispozitive modulare:BIconnect
Bază inferioară pentru dispozitivele modulare:da
Mobilitate dispozitive modulare:da
Potrivit pentru montaj încastrat:da
Stare de livrare:deschis
Stare livrare cleme:închis
Terminale cu șurub pentru conductorul flexibil:1/25 mm²
Montaj terminale cu șurub pentru cablu flexibil:1/25 mm²
Conex. ieşire şurub cu conductor rigid:1/35 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:1/35 mm²
Poate fi accesorizat:da
Text standard:GB 10963.1, IEC 60898-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Altitudine:2000 m
Temperatură de depozitare:-25 to 80 °C
Temperatură de calibrare:30 °C
