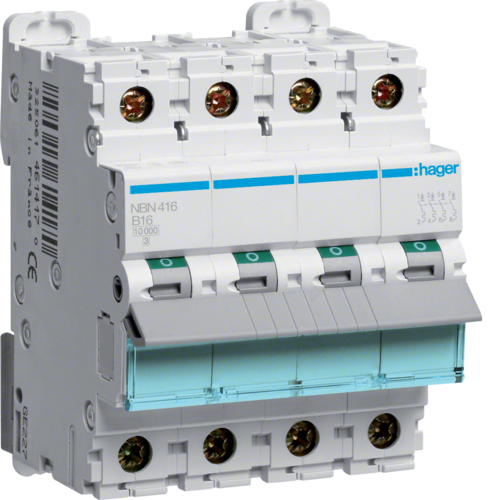

Scheme de circuit Disjunctor 4 poli, curbă B
Art Nr.:NBN416
u.m.
Nr. EAN:

3250614614170

Amb.:3 u.m.
Proprietăți tehnice
Poziție neutră:fără neutru
Număr poli protejați:4
Număr de poli:4 P
Tipul polilor:4 P
Tip de montaj:Şină DIN
Curbă:B
Comutare simultană N-neutru:nu
Compatibil pentru montaj pe șină DIN:da
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Bază de conectare pentru dispozitivele modulare:Terminal aliniat
Capacitate nominală de decuplare:10 kA
Tensiune nominală de regim curent alternativ:400 V
Tip tensiune alimentare:AC
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:6000 V
Tensiune minimă de prag (Ue min):12 V
Curent nominal:16 A
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:7,5 kA
Valoare minimă/maximă prag funcționare termală AC:1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:3 / 5 In
Valoare minimă/maximă prag funcționare magnetică DC:4 / 7 In
Valoare minimă/maximă prag funcționare termală DC:1,13 / 1,45 In
Curent nominal -10°C conform IEC 60947:21,74 A
Curent nominal -15°C conform IEC 60947:22,15 A
Curent nominal -20°C conform IEC 60947:22,55 A
Curent nominal -25°C conform IEC 60947:22,95 A
Curent nominal -5°C conform IEC 60947:21,32 A
Curent nominal 0°C conform IEC 60947:20,89 A
Curent nominal 10°C conform IEC 60947:20,01 A
Curent nominal 15°C conform IEC 60947:19,55 A
Curent nominal 20°C conform IEC 60947:19,09 A
Curent nominal 25°C conform IEC 60947:18,61 A
Curent nominal 30°C conform IEC 60947:18,12 A
Curent nominal 35°C conform IEC 60947:17,61 A
Curent nominal 40°C conform IEC 60947:17,09 A
Curent nominal 45°C conform IEC 60947:16,55 A
Curent nominal 5°C conform IEC 60947:20,46 A
Curent nominal 50°C conform IEC 60947:16 A
Curent nominal 55°C conform IEC 60947:15,3 A
Curent nominal 60°C conform IEC 60947:14,56 A
Curent nominal 65°C conform IEC 60947:13,78 A
Curent nominal 70°C conform IEC 60947:12,96 A
Capacitate de rupere Ics 220V AC conform IEC 60947-2:15 kA
Capacitate de rupere la funcționare nominală, lcs AC conformIEC 60947-2:15 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60947-3:15 kA
Capacitate de rupere Ics 380V AC conform IEC 60947-2:7,5 kA
Capacitate de rupere la funcț. nominală, lcs sub 400V AC conform IEC 60947-4:7,5 kA
Capacitate de rupere la funcț. nominală, lcs sub 415V AC conform IEC 60947-5:7,5 kA
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:10 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:30 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:30 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:15 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:15 kA
Capacitatede rupere la funcț. nominală, lcn sub 240V AC conform IEC 60898-1:10 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 415V AC conform IEC 60898-1:10 kA
Capacitate de rupere Ics 220V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 230V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 240V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 380V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 400V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 415V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Icu 220V AC IEC 60947-2:30 kA
Capacitate de rupere Icu 380V AC conform IEC 60947-2:15 kA
Curent nominal -25°C:20,27 A
Curent nominal -20°C:19,92 A
Curent nominal -15°C:19,56 A
Curent nominal -10°C:19,2 A
Curent nominal -5°C:18,83 A
Curent nominal 0°C:18,45 A
Curent nominal 5°C:18,07 A
Curent nominal 10°C:17,67 A
Curent nominal 25°C:16,43 A
Curent nominal 30°C:16 A
Curent nominal 35°C:15,48 A
Curent nominal 40°C:14,94 A
Curent nominal 45°C:14,38 A
Curent nominal 50°C:13,8 A
Curent nominal 55°C:13,19 A
Curent nominal 60°C:12,56 A
Curent nominal 65°C:11,89 A
Curent nominal 70°C:11,18 A
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1,1
Frecvență:50 / 60 Hz
Pierdere maximă putere pe pol conform standardului produsului:3,5 W
Putere disipată totală în condiţii de curent nominal:11,08 W
Putere disipată per pol:2,79 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:70 mm
Cuplu:2,8 Nm
Tip clemă inferioară dispozitive modulare:Plastic
Tip conexiuni inferioare dispozitive modulare:BIconnect
Mobilitate dispozitive modulare:da
Bază inferioară pentru dispozitivele modulare:da
Potrivit pentru montaj încastrat:da
Terminale cu șurub pentru conductorul flexibil:1 / 25 mm²
Conex. ieşire şurub cu conductor rigid:1 / 35 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:1 / 35 mm²
Montaj terminale cu șurub pentru cablu flexibil:1 / 25 mm²
Stare livrare cleme:închis
Stare de livrare:deschis
Poate fi accesorizat:da
Port etichetă:da
Text standard:EN 60898-1, IEC 60947-2
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Temperatură lucru:-25…70 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Temperatură depozitare/transport:-25…80 °C
Temperatură de calibrare:50 °C
