NBN406

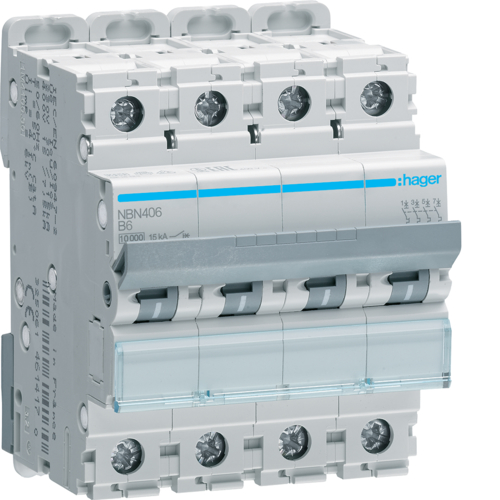

Disjunctor 4P, 6A, 10kA, B, 4M

NBN406 Disjunctor 4P,  6A,  10kA,  B,  4M

NBN406
NBN406 Disjunctor 4P,  6A,  10kA,  B,  4M
Scheme de circuit Disjunctor 4 poli, curbă B
Art Nr.:NBN406
u.m.
Nr. EAN:

3250614614149

Amb.:3 u.m.
Proprietăți tehnice
Poziție neutră:fără neutru
Număr poli protejați:4
Număr de poli:4 P
Tipul polilor:4 P
Comutare simultană N-neutru:nu
Curbă:B
Frecvenţă:50/60 Hz
Tip tensiune alimentare:AC
Tensiune nominală de regim curent alternativ:400 V
Tensiune minimă de prag (Ue min):12 V
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:6000 V
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:3 kA
Prag de comutare magnet de curent alternativ min./max.:3/5 In
Valoare minimă/maximă prag funcționare magnetică DC:4/7 In
Valoare minimă/maximă prag funcționare termală AC:1,13/1,45 In
Valoare minimă/maximă prag funcționare termală DC:1,13/1,45 In
Curent nominal -15°C:7,35 A
Curent nominal -20°C:7,48 A
Curent nominal 0°C:6,93 A
Curent nominal 10°C:6,63 A
Curent nominal -10°C:7,21 A
Curent nominal 15°C:6,48 A
Curent nominal 20°C:6,32 A
Curent nominal 25°C:6,16 A
Curent nominal -25°C:7,61 A
Curent nominal 30°C:6 A
Curent nominal 35°C:5,81 A
Curent nominal 40°C:5,61 A
Curent nominal 45°C:5,41 A
Curent nominal 5°C:6,78 A
Curent nominal -5°C:7,07 A
Curent nominal 50°C:5,19 A
Curent nominal 55°C:4,97 A
Curent nominal 60°C:4,74 A
Curent nominal 65°C:4,5 A
Curent nominal 70°C:4,24 A
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1,1
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Putere disipată per pol:1,36 W
Putere disipată totală în condiţii de curent nominal:5,44 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:70 mm
Cuplu:2,8 Nm
Tip de conexiune:Tehnică de înfiletare
Secțiune cablu flexibil pentru terminale cu șurub:1/25 mm²
Secțiune cablu rigid pentru terminale cu șurub:1/35 mm²
Poate fi accesorizat:da
Text standard:EN 60898-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Temperatură de depozitare:-25 to 80 °C
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
  • NBN406
    NBN406 Disjunctor 4P,  6A,  10kA,  B,  4M
    NBN406
  • NBN406
    Scheme de circuit Disjunctor 4 poli, curbă B
  • NBN406 Disjunctor 4P,  6A,  10kA,  B,  4M
  • Scheme de circuit Disjunctor 4 poli, curbă B
Sub rezerva modificărilor tehnice ulterioare
