NBN263

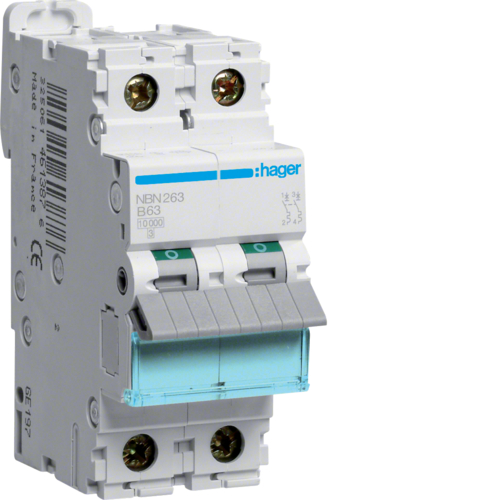

Disjunctor 2P, 63A, 10kA, B, 2M

NBN263 Disjunctor 2P,  63A,  10kA,  B,  2M

NBN263
NBN263 Disjunctor 2P,  63A,  10kA,  B,  2M
Scheme de circuit Disjunctor 2 poli, curbă B
Art Nr.:NBN263
u.m.
Nr. EAN:

3250614613937

Amb.:6 u.m.
Proprietăți tehnice
Poziție neutră:fără neutru
Număr poli protejați:2
Număr de poli:2 P
Tipul polilor:2 P
Comutare simultană N-neutru:nu
Curbă:B
Frecvenţă:50/60 Hz
Tip tensiune alimentare:AC
Tensiune nominală de regim curent alternativ:400 V
Tensiune minimă de prag (Ue min):12 V
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:6000 V
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:3 kA
Prag de comutare magnet de curent alternativ min./max.:3/5 In
Valoare minimă/maximă prag funcționare magnetică DC:4/7 In
Valoare minimă/maximă prag funcționare termală AC:1,13/1,45 In
Valoare minimă/maximă prag funcționare termală DC:1,13/1,45 In
Curent nominal -15°C:78,07 A
Curent nominal -20°C:79,57 A
Curent nominal 0°C:73,54 A
Curent nominal 10°C:70,52 A
Curent nominal -10°C:76,54 A
Curent nominal 15°C:69 A
Curent nominal 20°C:67,47 A
Curent nominal 25°C:65,95 A
Curent nominal -25°C:81,04 A
Curent nominal 30°C:63 A
Curent nominal 35°C:62,03 A
Curent nominal 40°C:60,5 A
Curent nominal 45°C:58,68 A
Curent nominal 5°C:72,03 A
Curent nominal -5°C:75,05 A
Curent nominal 50°C:58,27 A
Curent nominal 55°C:52,8 A
Curent nominal 60°C:50,51 A
Curent nominal 65°C:48,12 A
Curent nominal 70°C:45,6 A
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1,1
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Putere disipată per pol:6,99 W
Putere disipată totală în condiţii de curent nominal:13,1 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:35 mm
Cuplu:2,8 Nm
Tip de conexiune:Tehnică de înfiletare
Secțiune cablu flexibil pentru terminale cu șurub:1/25 mm²
Secțiune cablu rigid pentru terminale cu șurub:1/35 mm²
Poate fi accesorizat:da
Text standard:EN 60898-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Temperatură de depozitare:-25 to 80 °C
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
  • NBN263
    NBN263 Disjunctor 2P,  63A,  10kA,  B,  2M
    NBN263
  • NBN263
    Scheme de circuit Disjunctor 2 poli, curbă B
  • NBN263 Disjunctor 2P,  63A,  10kA,  B,  2M
  • Scheme de circuit Disjunctor 2 poli, curbă B
Sub rezerva modificărilor tehnice ulterioare
