AD940J

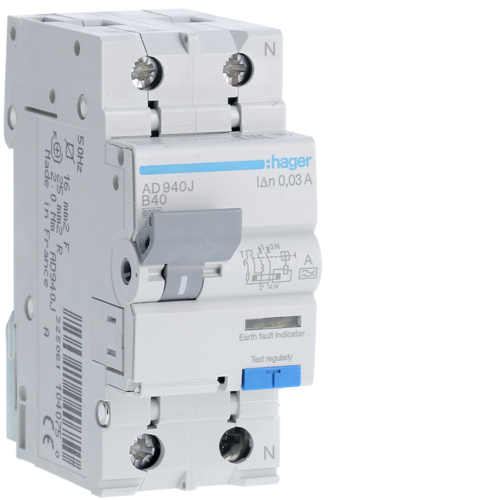

Disjunctor diferențial P+N 40A/30mA, B, 6kA, tip A

AD940J Disjunctor diferențial P+N 40A/30mA,  B,  6kA,  tip A

AD940J
Art Nr.:AD940J
u.m.
Nr. EAN:

3250611040750

Amb.:1 u.m.
Proprietăți tehnice
Poziție neutră:dreapta
Număr poli protejați:1
Număr de poli:2 P
Tipul polilor:1P+N
Curbă:B
Sigilabil:nu
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Capacitate nominală de decuplare:6 kA
Tensiune nominală de regim curent alternativ:240 V
Frecvenţă:50 Hz
Tensiune de izolare:500 V
Tensiune max. de exploatare:240 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Curent rezidual de calcul:30 mA
Curent nominal:40 A
Putere curent supratensiune (valuri 8/20 μs):250 A
Capacitate de rupere și deschidere:6 kA
Valoare minimă/maximă prag funcționare termală AC:1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:3 / 5 In
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:6 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:6 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:6 kA
Curent nominal -25°C:46,9 A
Curent nominal -20°C:46,3 A
Curent nominal -15°C:45,6 A
Curent nominal -10°C:45 A
Curent nominal -5°C:44,4 A
Curent nominal 0°C:43,8 A
Curent nominal 5°C:43,1 A
Curent nominal 10°C:42,5 A
Curent nominal 15°C:41,9 A
Curent nominal 20°C:41,3 A
Curent nominal 25°C:40,6 A
Curent nominal 30°C:40 A
Curent nominal 35°C:39,4 A
Curent nominal 40°C:38,8 A
Curent nominal 45°C:38,2 A
Curent nominal 50°C:37,5 A
Curent nominal 55°C:36,9 A
Curent nominal 60°C:36,2 A
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Frecvență:50 Hz
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:6 A
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:12 A
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:50 A
Curent maxim în aval pentru fuzibili gL pentru selectivitate la scurtcircuit:50 A
Putere disipată totală în condiţii de curent nominal:11,1 W
Putere disipată per pol:6,2 W
Protecție împotriva declanșărilor nedorite:nu
Durata de viaţă electrică în număr de cicluri:2000
Durată de viaţă mecanică număr operaţiuni de acţionare:1000
Adâncimea produsului instalat:68 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:35 mm
Cuplu:2,1 Nm
Terminale cu șurub pentru conductorul flexibil:1 / 16 mm²
Conex. ieşire şurub cu conductor rigid:1 / 25 mm²
Diametrul conexiunii cu conductor flexibil:1 - 16 mm²
Diametrul conexiunii cu conductor rigid:1 - 25 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:1 / 25 mm²
Montaj terminale cu șurub pentru cablu flexibil:1 / 16 mm²
Tip de conexiune:Tehnică de înfiletare
Text standard:EN 61009-1
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Tipul curentului rezidual:A
Temperatură lucru:-25…40 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
Temperatură depozitare/transport:-25…70 °C
Temperatură de calibrare:30 °C
  • AD940J
    AD940J Disjunctor diferențial P+N 40A/30mA,  B,  6kA,  tip A
    AD940J
  • AD940J Disjunctor diferențial P+N 40A/30mA,  B,  6kA,  tip A
Sub rezerva modificărilor tehnice ulterioare
