ESL241

Contactor 40A, 2NI, 12V

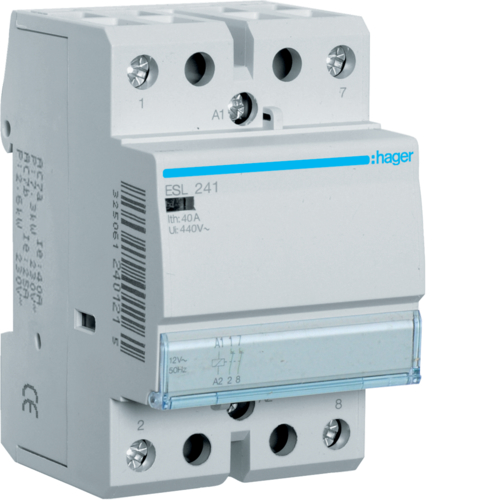

ESL241 Contactor 40A,  2NI,  12V

ESL241
Art Nr.:ESL241
u.m.
Nr. EAN:

3250612401215

Amb.:4 u.m.
Proprietăți tehnice
Tip comandă:Nu se aplică
Număr de poli:2 P
Tensiune nominală de regim curent alternativ:400 V
Frecvenţă:50 Hz
Tensiune de izolare:440 V
Tensiune de comandă curent alternativ:12 V
Rezistenţa la tensiunea nominală de impuls:4 kV
Curent nominal:40 A
Curent termic nominal în afara carcaselor:40 A
Curent permanent acceptat în AC7A:40 A
Curent permanent acceptat în AC7B:25 A
Putere absorbită la pornire:60 W
Consum în regim de aşteptare:7 W
Putere disipată totală în condiţii de curent nominal:6,4 W
Putere disipată per contact:3,2 W
Pierdere de putere pe bobină:2,2 W
Capacitate comutare la 230V în AC7A:7,3 kW
Grad de contact la 230V în AC7B:2,6 kW
Grad de contact la 400V în AC7B:22 kW
Capacitate comutare la 400V în AC7B:7,8 kW
Timp răspuns la declanșare:20 ms
Timp de răspuns la anclașare:25 ms
Rezistența înfășurării:2,45 Ω
Durata de viaţă electrică în număr de cicluri:30000
Durată de viaţă mecanică număr operaţiuni de acţionare:1000000
Adâncimea produsului instalat:60 mm
Înălţimea produsului instalat:85 mm
Lăţime produsului instalat:54 mm
Putere maximă lămpi fluorescente paralele:1300 VA
în dublu circuit:3000 VA
Încărcare maximă lampă fluorescentă:1900 VA
Sarcina max. a becurilor cu incandescenţă:4000 W
Cuplu:Bobină: 2,5Nm; Putere: 3,5 Nm
Diametrul conexiunii cu conductor flexibil:1,5 - 16 mm²
Diametrul conexiunii cu conductor rigid:1,5 - 25 mm²
Număr de contacte:2
Tipul contactelor:
Tip de conexiune:Tehnică de înfiletare
Poate fi accesorizat:da
Funcționare locală/funcționare manuală:nu
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP2X
Clasă de protecţie:Clasa de protecţie II
Temperatură lucru:-10…50 °C
Temperatură depozitare/transport:-40…80 °C
  • ESL241
    ESL241 Contactor 40A,  2NI,  12V
    ESL241
  • ESL241 Contactor 40A,  2NI,  12V
Sub rezerva modificărilor tehnice ulterioare
