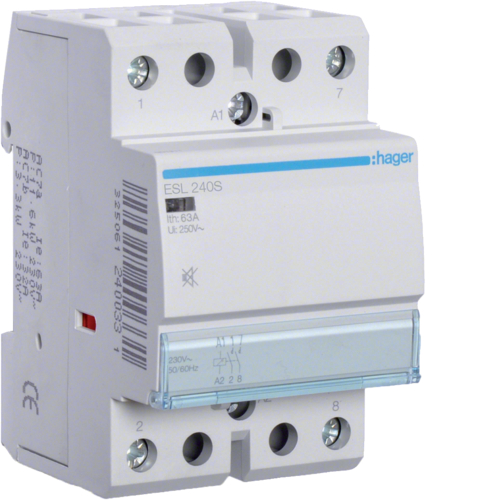

ESL240S
Contactor silențios 40A, 2ND, 12V
Art Nr.: | ESL240S |
Nr. EAN: | 3250612400324 |
Amb.: | 4 u.m. |
Proprietăți tehnice |
Tip comandă: | Nu se aplică |
Număr de poli: | 2 P |
Frecvenţă: | 50 Hz |
Tensiune nominală de regim curent alternativ: | 400 V |
Tensiune de izolare: | 440 V |
Tensiune de comandă curent alternativ: | 12 V |
Tensiune de comandă curent continuu: | 12 V |
Rezistenţa la tensiunea nominală de impuls: | 4 kV |
Curent permanent acceptat în AC7A: | 40 A |
Curent permanent acceptat în AC7B: | 25 A |
Curent termic nominal în afara carcaselor: | 40 A |
Putere absorbită la pornire: | 5 W |
Consum în regim de aşteptare: | 5 W |
Capacitate comutare la 230V în AC7A: | 7,3 kW |
Grad de contact la 230V în AC7B: | 2,6 kW |
Grad de contact la 400V în AC7B: | 22 kW |
Capacitate comutare la 400V în AC7B: | 7,8 kW |
Putere disipată per contact: | 3,2 W |
Putere disipată totală în condiţii de curent nominal: | 11,4 W |
Pierdere de putere pe bobină: | 5 W |
Timp de răspuns la anclașare: | 25 ms |
timp de răspuns la dezanclașare: | 20 ms |
Rezistența înfășurării: | 16,1 Ω |
Durata de viaţă electrică în număr de cicluri: | 30000 |
Durată de viaţă mecanică număr operaţiuni de acţionare: | 1000000 |
Adâncimea produsului instalat: | 60 mm |
Înălţimea produsului instalat: | 85 mm |
Lăţime produsului instalat: | 54 mm |
Încărcare maximă lampă fluorescentă: | 1900 VA |
Putere maximă lămpi fluorescente paralele: | 1300 VA |
în dublu circuit: | 3000 VA |
Sarcina max. a becurilor cu incandescenţă: | 4000 W |
Cuplu: | Bobină: 2,5Nm; Putere: 3,5 Nm |
Diametrul max. a conexiunii (flexibilă) pentru sistemul de comandă: | 1 to 6 mm² |
Diametru max. a cablurilor (rigid) pentru sistemul de comandă: | 1 to 10 mm² |
Diametrul conexiunii cu conductor rigid: | 4 - 25 mm² |
Diametrul conexiunii cu conductor flexibil: | 4 - 16 mm² |
Tip de conexiune: | Tehnică de înfiletare |
Număr de contacte: | 2 |
Tipul contactelor: | 2S |
Poate fi accesorizat: | da |
Comutare manuală: | 230V~ |
Funcționare locală/funcționare manuală: | nu |
Conform directivelor europene RoHs: | conforme |
Conform directivelor europene WEEE: | afectat |
Clasă de protecţie: | Clasa de protecţie II |
Tip de protecţie IP: | 2 |
Temperatură de depozitare: | -40 to 80 °C |
Gamă produse: | ESL |
Sub rezerva modificărilor tehnice ulterioare
