ESD263

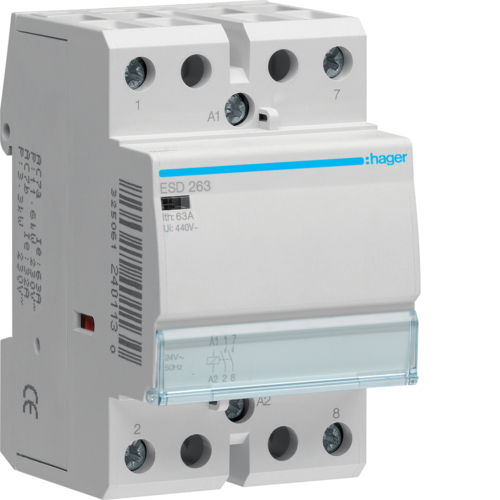

Contactor 63A, 2ND, 24V

ESD263 Contactor 63A,  2ND,  24V

ESD263
Art Nr.:ESD263
u.m.
Nr. EAN:

3250612401130

Amb.:4 u.m.
Proprietăți tehnice
Tip comandă:Nu se aplică
Număr de poli:2 P
Frecvenţă:50 Hz
Tensiune nominală de regim curent alternativ:400 V
Tensiune de izolare:440 V
Tensiune de comandă curent alternativ:24 V
Rezistenţa la tensiunea nominală de impuls:4 kV
Curent permanent acceptat în AC7A:63 A
Curent permanent acceptat în AC7B:32 A
Curent termic nominal în afara carcaselor:63 A
Putere absorbită la pornire:60 VA
Consum în regim de aşteptare:7 VA
Capacitate comutare la 230V în AC7A:11,6 kW
Grad de contact la 230V în AC7B:3,3 kW
Grad de contact la 400V în AC7B:35 kW
Capacitate comutare la 400V în AC7B:7,8 kW
Putere disipată per contact:5 W
Putere disipată totală în condiţii de curent nominal:12,2 W
Pierdere de putere pe bobină:2,2 W
Timp de răspuns la anclașare:25 ms
timp de răspuns la dezanclașare:20 ms
Rezistența înfășurării:6,3 Ω
Durata de viaţă electrică în număr de cicluri:30000
Durată de viaţă mecanică număr operaţiuni de acţionare:1000000
Adâncimea produsului instalat:60 mm
Înălţimea produsului instalat:85 mm
Lăţime produsului instalat:54 mm
Încărcare maximă lampă fluorescentă:3000 VA
Putere maximă lămpi fluorescente paralele:2100 VA
în dublu circuit:4700 VA
Sarcina max. a becurilor cu incandescenţă:6500 W
Cuplu:Bobină: 2,5Nm; Putere: 3,5 Nm
Diametrul max. a conexiunii (flexibilă) pentru sistemul de comandă:1 to 6 mm²
Diametru max. a cablurilor (rigid) pentru sistemul de comandă:1 to 10 mm²
Diametrul conexiunii cu conductor rigid:4 - 25 mm²
Diametrul conexiunii cu conductor flexibil:4 - 16 mm²
Tip de conexiune:Tehnică de înfiletare
Număr de contacte:2
Tipul contactelor:2S
Poate fi accesorizat:da
Comutare manuală:230V~
Funcționare locală/funcționare manuală:nu
Conform directivelor europene RoHs:conforme
Conform directivelor europene WEEE:afectat
Clasă de protecţie:Clasa de protecţie II
Tip de protecţie IP:2
Temperatură de depozitare:-40 to 80 °C
Gamă produse:ESD
  • ESD263
    ESD263 Contactor 63A,  2ND,  24V
    ESD263
  • ESD263 Contactor 63A,  2ND,  24V
Sub rezerva modificărilor tehnice ulterioare
