LVDR800CPX

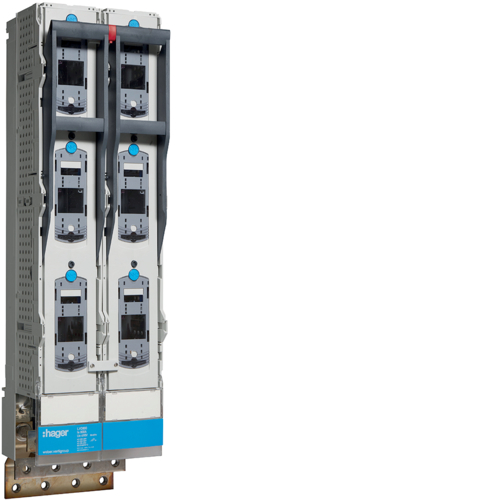

Separator vertical NH2, dublu, 185 mm,

LVDR800CPX Separator vertical NH2, dublu,  185 mm,

LVDR800CPX
Art Nr.:LVDR800CPX
u.m.
Nr. EAN:

4049857125104

Amb.:1 u.m.
Proprietăți tehnice
Număr de poli:3 P
Tipul polilor:3 P
Tensiune nominală de regim curent alternativ:690 V
Frecvenţă:50/60 Hz
Tensiune de izolare:1000 V
Rezistenţa la tensiunea nominală de impuls:12 kV
Curent de decuplare:120 kA
Curent nominal pentru Ue=500V AC conform IEC 61439-1 5.3.2:400 A
Curent nominal pentru Ue=690V AC conform IEC 61439-1 5.3.2:400 A
Curent nominal:800 A
Rezistență curent de scurtă durată 1S:10 kA
Curent limitat la scurtcircuit la Ue=400V în coformitate cu IEC 61439-1 3.8.10.4:120 kA
Curent limitat la scurtcircuit la Ue=690V în coformitate cu IEC 61439-1 3.8.10.4:100 kA
Siguranță pe test. Curent nominal de scurtcircuit Ue=400V IEC 61439-1 3.8.10.4:400 A
Siguranță pe test. Curent nominal de scurtcircuit Ue=500V IEC 61439-1 3.8.10.4:400 A
Siguranță pe test. Curent nominal de scurtcircuit Ue=690V IEC 61439-1 3.8.10.4:315 A
Separator vertical fuzibil MPR:400 A
Curent permanent acceptat în AC22B:400 A
Curent permanent acceptat în AC23B:400 A
Curent nominal scurtcircuit pentru Ue=500V, conform IEC 61439-1 3.8.10.4:120 kA
Curent nominal 40°C:400 A
Curent nominal 45°C:380 A
Curent nominal 50°C:360 A
Curent nominal 55°C:340 A
Curent nominal 60°C:320 A
Curent nominal 65°C:300 A
Curent nominal 70°C:280 A
Dimensiunea siguranţei:NH2
Putere disipată totală în condiţii de curent nominal:34 W
Pierdere putere la sarcină maximă:158 W
Pierdere de putere maximă:34 W
Putere disipată cu cablu:86 W
Durata de viaţă electrică în număr de cicluri:200
Durată de viaţă mecanică număr operaţiuni de acţionare:800
Durată de viață totală (rezistență mecanică și electrică) IEC 60947-3:1000
Greutate cupru din produs:3222 g
Greutate argint din produs:4,37 g
Adâncimea produsului instalat:190 mm
Înălţimea produsului instalat:260 mm
Lungime:741 mm
Lăţime produsului instalat:200 mm
Cuplu:32 Nm
Cuplu de strângere pe bare de distribuție:32 Nm
Diametrul conexiunii cu conductor flexibil:4 x 240 mm²
Diametrul conexiunii cu conductor rigid:4 x 240 mm²
Tip de conexiune:Îmbinare cu şurub
Mod funcționare nominal conform IEC 60947-1 4.3.4:funcționare continuă
Funcționarea dispozitivelor de comutare confrom IEC 60947-1 2.4:funcționare manuală dependentă (a unui dispozitiv mecanic de comutare)
Categorie utilizare Ue=400V AC în conformitate cu IEC 60947-3 Tabelul 5:AC-23B
Categorie utilizare pentru Ue=500V AC conform IEC 60947-3:AC-22B
Categorie utilizare Ue=690V AC în conformitate cu IEC 60947-3 Tabelul 5:AC-21B
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP2X
Fără halogen:da
Temperatură lucru:-25…55 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:3
Temperatură depozitare/transport:-40…70 °C
