LVDR1260CPX

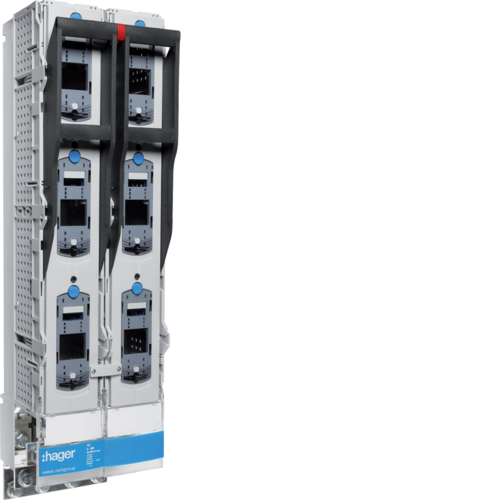

Separator vertical NH3, dublu, 185 mm,

LVDR1260CPX Separator vertical NH3, dublu,  185 mm,

LVDR1260CPX
Art Nr.:LVDR1260CPX
u.m.
Nr. EAN:

4049857125159

Amb.:1 u.m.
Proprietăți tehnice
Număr de poli:3 P
Tensiune nominală de regim curent alternativ:690 V
Frecvenţă:50/60 Hz
Tensiune de izolare:1000 V
Rezistenţa la tensiunea nominală de impuls:12 kV
Curent de decuplare:120 kA
Curent nominal pentru Ue=500V AC conform IEC 61439-1 5.3.2:1260 A
Curent nominal pentru Ue=690V AC conform IEC 61439-1 5.3.2:1260 A
Curent nominal:1260 A
Rezistență curent de scurtă durată 1S:15 kA
Siguranță pe test. Curent nominal de scurtcircuit Ue=400V IEC 61439-1 3.8.10.4:1260 A
Siguranță pe test. Curent nominal de scurtcircuit Ue=500V IEC 61439-1 3.8.10.4:1260 A
Siguranță pe test. Curent nominal de scurtcircuit Ue=690V IEC 61439-1 3.8.10.4:1260 A
Separator vertical fuzibil MPR:1260 A
Curent permanent acceptat în AC22B:1260 A
Curent permanent acceptat în AC23B:1260 A
Curent nominal scurtcircuit pentru Ue=500V, conform IEC 61439-1 3.8.10.4:80 kA
Curent nominal 40°C:1260 A
Curent nominal 45°C:1197 A
Curent nominal 50°C:1134 A
Curent nominal 55°C:1071 A
Curent nominal 60°C:1008 A
Curent nominal 65°C:945 A
Curent nominal 70°C:875 A
Dimensiunea siguranţei:NH3
Putere disipată totală în condiţii de curent nominal:48 W
Pierdere putere la sarcină maximă:255 W
Pierdere de putere maximă:48 W
Putere disipată cu cablu:283,14 W
Durata de viaţă electrică în număr de cicluri:100
Durată de viaţă mecanică număr operaţiuni de acţionare:500
Durată de viață totală (rezistență mecanică și electrică) IEC 60947-3:600
Greutate cupru din produs:4405 g
Greutate argint din produs:6,73 g
Adâncimea produsului instalat:190 mm
Înălţimea produsului instalat:190 mm
Lungime:740 mm
Lăţime produsului instalat:200 mm
Cuplu:32 Nm
Cuplu de strângere pe bare de distribuție:32 Nm
Diametrul conexiunii cu conductor flexibil:4 x 240 mm²
Diametrul conexiunii cu conductor rigid:4 x 240 mm²
Tip de conexiune:altele
Mod funcționare nominal conform IEC 60947-1 4.3.4:funcționare continuă
Funcționarea dispozitivelor de comutare confrom IEC 60947-1 2.4:funcționare manuală dependentă (a unui dispozitiv mecanic de comutare)
Categorie utilizare Ue=400V AC în conformitate cu IEC 60947-3 Tabelul 5:AC-23B
Categorie utilizare pentru Ue=500V AC conform IEC 60947-3:AC-22B
Categorie utilizare Ue=690V AC în conformitate cu IEC 60947-3 Tabelul 5:AC-21B
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP2X
Fără halogen:da
Temperatură lucru:-25…55 °C
Temperatură depozitare/transport:-40…70 °C
