LVSR3VPVK4

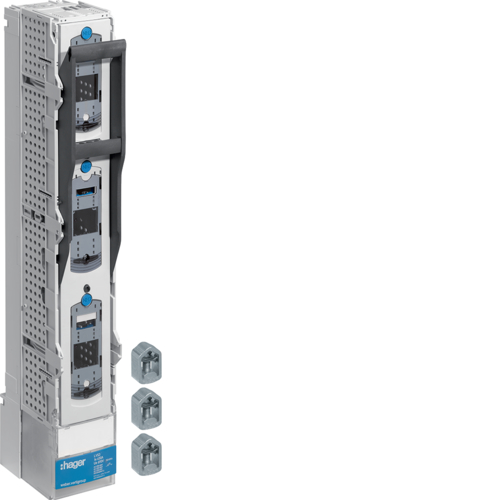

Separator vertical NH3, 630A, 185 mm, cleme V
LVSR3VPVK4
| Art Nr.: | LVSR3VPVK4 |
| Nr. EAN: | 4049857130702 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Număr de poli: | 3 P |
| Tensiune nominală de regim curent alternativ: | 690 V |
| Frecvenţă: | 50/60 Hz |
| Tensiune de izolare: | 1000 V |
| Rezistenţa la tensiunea nominală de impuls: | 12 kV |
| Curent de decuplare: | 120 kA |
| Curent nominal pentru Ue=500V AC conform IEC 61439-1 5.3.2: | 630 A |
| Curent nominal pentru Ue=690V AC conform IEC 61439-1 5.3.2: | 630 A |
| Curent nominal: | 630 A |
| Rezistență curent de scurtă durată 1S: | 15 kA |
| Curent limitat la scurtcircuit la Ue=400V în coformitate cu IEC 61439-1 3.8.10.4: | 120 kA |
| Curent limitat la scurtcircuit la Ue=690V în coformitate cu IEC 61439-1 3.8.10.4: | 100 kA |
| Siguranță pe test. Curent nominal de scurtcircuit Ue=400V IEC 61439-1 3.8.10.4: | 630 A |
| Siguranță pe test. Curent nominal de scurtcircuit Ue=500V IEC 61439-1 3.8.10.4: | 630 A |
| Siguranță pe test. Curent nominal de scurtcircuit Ue=690V IEC 61439-1 3.8.10.4: | 500 A |
| Separator vertical fuzibil MPR: | 630 A |
| Curent permanent acceptat în AC22B: | 630 A |
| Curent permanent acceptat în AC23B: | 630 A |
| Curent nominal scurtcircuit pentru Ue=500V, conform IEC 61439-1 3.8.10.4: | 120 kA |
| Curent nominal 40°C: | 630 A |
| Curent nominal 45°C: | 598,5 A |
| Curent nominal 50°C: | 567 A |
| Curent nominal 55°C: | 535,5 A |
| Curent nominal 60°C: | 504 A |
| Curent nominal 65°C: | 472,5 A |
| Curent nominal 70°C: | 441 A |
| Dimensiunea siguranţei: | NH3 |
| Putere disipată totală în condiţii de curent nominal: | 48 W |
| Pierdere putere la sarcină maximă: | 255 W |
| Pierdere de putere maximă: | 48 W |
| Putere disipată cu cablu: | 159,27 W |
| Durata de viaţă electrică în număr de cicluri: | 200 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 800 |
| Greutate cupru din produs: | 2,845 kg |
| Greutate argint din produs: | 3,37 g |
| Înălţimea produsului instalat: | 364 mm |
| Lungime: | 671 mm |
| Lăţime produsului instalat: | 100 mm |
| Cuplu: | 32 Nm |
| Cuplu de strângere pe bare de distribuție: | 32 Nm |
| Tip de conexiune: | altele |
| Mod funcționare nominal conform IEC 60947-1 4.3.4: | funcționare continuă |
| Funcționarea dispozitivelor de comutare confrom IEC 60947-1 2.4: | funcționare manuală dependentă (a unui dispozitiv mecanic de comutare) |
| Categorie utilizare Ue=400V AC în conformitate cu IEC 60947-3 Tabelul 5: | AC-23B |
| Categorie utilizare pentru Ue=500V AC conform IEC 60947-3: | AC-22B |
| Categorie utilizare Ue=690V AC în conformitate cu IEC 60947-3 Tabelul 5: | AC-21B |
| Conform directivelor europene WEEE: | afectat |
| Tip de protecţie IP: | IP2X |
| Fără halogen: | da |
| Temperatură lucru: | -25…55 °C |
| Temperatură depozitare/transport: | -40…70 °C |
- LVSR3VPVK4
LVSR3VPVK4
Sub rezerva modificărilor tehnice ulterioare
