LVSR1VPVK4

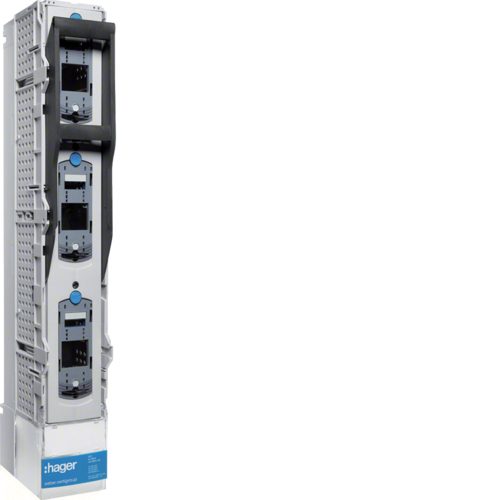

Separator vertical NH1, 250A, 185 mm, cleme V

LVSR1VPVK4 Separator vertical NH1, 250A,  185 mm,  cleme V

LVSR1VPVK4
Art Nr.:LVSR1VPVK4
u.m.
Nr. EAN:

4049857130689

Amb.:1 u.m.
Proprietăți tehnice
Număr de poli:3 P
Tipul polilor:3 P
Tensiune nominală de regim curent alternativ:690 V
Frecvenţă:50/60 Hz
Tensiune de izolare:1000 V
Rezistenţa la tensiunea nominală de impuls:12 kV
Curent de decuplare:120 kA
Curent nominal pentru Ue=500V AC conform IEC 61439-1 5.3.2:250 A
Curent nominal pentru Ue=690V AC conform IEC 61439-1 5.3.2:250 A
Curent nominal:250 A
Rezistență curent de scurtă durată 1S:10 kA
Curent limitat la scurtcircuit la Ue=400V în coformitate cu IEC 61439-1 3.8.10.4:120 kA
Curent limitat la scurtcircuit la Ue=690V în coformitate cu IEC 61439-1 3.8.10.4:100 kA
Siguranță pe test. Curent nominal de scurtcircuit Ue=400V IEC 61439-1 3.8.10.4:250 A
Siguranță pe test. Curent nominal de scurtcircuit Ue=500V IEC 61439-1 3.8.10.4:250 A
Siguranță pe test. Curent nominal de scurtcircuit Ue=690V IEC 61439-1 3.8.10.4:200 A
Separator vertical fuzibil MPR:250 A
Curent permanent acceptat în AC22B:250 A
Curent permanent acceptat în AC23B:250 A
Curent nominal scurtcircuit pentru Ue=500V, conform IEC 61439-1 3.8.10.4:120 kA
Curent nominal 40°C:250 A
Curent nominal 45°C:237,5 A
Curent nominal 50°C:225 A
Curent nominal 55°C:212,5 A
Curent nominal 60°C:200 A
Curent nominal 65°C:187,5 A
Curent nominal 70°C:175 A
Dimensiunea siguranţei:NH1
Putere disipată totală în condiţii de curent nominal:23 W
Pierdere putere la sarcină maximă:96 W
Pierdere de putere maximă:23 W
Putere disipată cu cablu:50,44 W
Durata de viaţă electrică în număr de cicluri:200
Durată de viaţă mecanică număr operaţiuni de acţionare:1400
Durată de viață totală (rezistență mecanică și electrică) IEC 60947-3:1600
Greutate cupru din produs:1,699 kg
Greutate argint din produs:2,18 g
Înălţimea produsului instalat:364 mm
Lungime:671 mm
Lăţime produsului instalat:100 mm
Cuplu:32 Nm
Cuplu de strângere pe bare de distribuție:32 Nm
Tip de conexiune:Îmbinare în V
Mod funcționare nominal conform IEC 60947-1 4.3.4:funcționare continuă
Funcționarea dispozitivelor de comutare confrom IEC 60947-1 2.4:funcționare manuală dependentă (a unui dispozitiv mecanic de comutare)
Categorie utilizare Ue=400V AC în conformitate cu IEC 60947-3 Tabelul 5:AC-23B
Categorie utilizare pentru Ue=500V AC conform IEC 60947-3:AC-22B
Categorie utilizare Ue=690V AC în conformitate cu IEC 60947-3 Tabelul 5:AC-21B
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP2X
Fără halogen:da
Temperatură lucru:-25…55 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:3
Temperatură depozitare/transport:-40…70 °C
