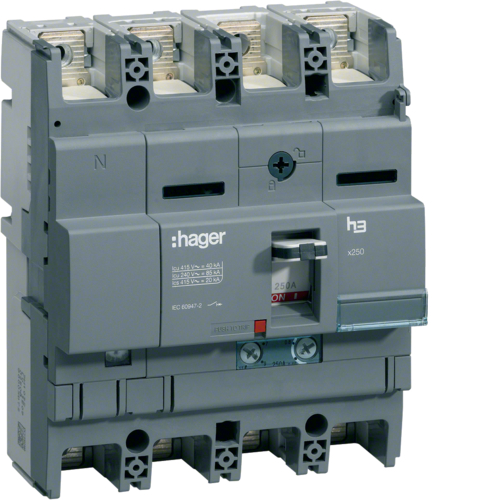

HNB126H
Disjunctor general x250 4P 40kA 125A TM
HNB126H
| Art Nr.: | HNB126H |
| Nr. EAN: | 3250613347796 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Tip comandă: | Comutare |
| Număr de poli: | 4 P |
| Tipul polilor: | 4P4D N:0/100% |
| Dispozitiv complet cu unitate de protecție: | da |
| Protecție integrală a defectelor la pământ: | nu |
| Compatibil pentru montaj pe șină DIN: | nu |
| Tensiune nominală de regim curent alternativ: | 220 / 415 V |
| Frecvenţă: | 50/60 Hz |
| Tensiune de izolare: | 800 V |
| Rezistenţa la tensiunea nominală de impuls: | 8 kV |
| Cu eliberare sub tensiune: | nu |
| Curent nominal: | 125 A |
| Plajă de reglare sistem termic: | 0,63 / 0,8 / 1 |
| Capacitate de rupere la 1 pol cu 400 V EN 60947-3: | 9 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2: | 85 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2: | 40 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2: | 40 kA |
| Factorul de corecție curentul nominal pentru 2 dispozitive alăturate: | 1 |
| Factorul de corecție curent nominal pentru 3 dispozitive alăturate: | 1 |
| Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate: | 1 |
| Factorul de corecție curent nominal pentru 6 dispozitive alăturate: | 1 |
| Putere disipată totală în condiţii de curent nominal: | 27,7 W |
| Putere disipată per pol: | 9,2 W |
| Tip declanşator: | TM |
| Timp răspuns la declanșare: | 10 ms |
| Durata de viaţă electrică în număr de cicluri: | 1000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 4000 |
| Cuplu: | 12 Nm |
| Montare pe șină DIN cu adaptor opțional: | da |
| Diametrul conexiunii cu conductor flexibil: | 35 - 150 mm² |
| Diametrul conexiunii cu conductor rigid: | 35 - 185 mm² |
| Conexiune: | Conexiune frontală |
| Tip de conexiune: | Conexiune cu papuci de cablu |
| Domeniu de reglaj magnetic: | 750 / 1000 / 1250 / 1625 A |
| Motor opțional: | da |
| Categorie de utilizare: | A |
| Text standard: | IEC 60947-2 |
| Conform directivelor europene WEEE: | afectat |
| Tip de protecţie IP: | IP4X |
| Temperatură lucru: | -25…70 °C |
| Altitudine: | 2000 m |
| Protecție împotriva umidității din aer: | pentru toate condiţiile climatice |
| Temperatură depozitare/transport: | -35…70 °C |
- HNB126H
HNB126H
Sub rezerva modificărilor tehnice ulterioare
