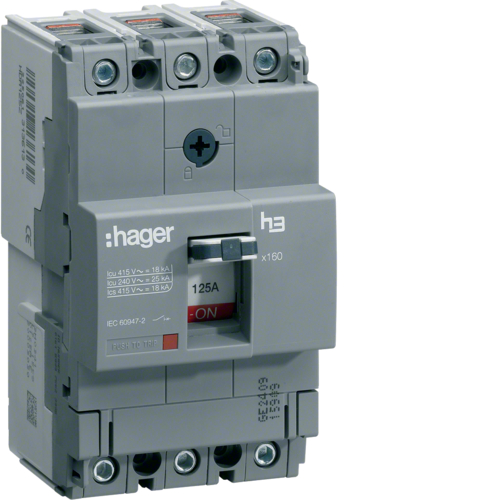

HNA125H

HNA125H

HNA125H
Art Nr.:HNA125H
u.m.
Nr. EAN:

3250613130855

Amb.:1 u.m.
Proprietăți tehnice
Tip comandă:Comutare
Poziție neutră:fără neutru
Număr poli protejați:3
Număr de poli:3 P
Tipul polilor:3P3D
Tip caz:Fixare permanentă
Dispozitiv complet cu unitate de protecție:da
Protecție integrală a defectelor la pământ:nu
Comutare simultană N-neutru:nu
Compatibil pentru montaj pe șină DIN:da
Motor integrat:nu
Tensiune nominală de regim curent alternativ:220 / 415 V
Frecvenţă:50/60 Hz
Tensiune de izolare:690 V
Rezistenţa la tensiunea nominală de impuls:8 kV
Cu eliberare sub tensiune:nu
Curent nominal:125 A
Plajă de reglare sistem termic:0,63 / 0,8 / 1
Curent nominal 10°C conform IEC 60947:151,4 A
Curent nominal 15°C conform IEC 60947:148,4 A
Curent nominal 20°C conform IEC 60947:145,3 A
Curent nominal 25°C conform IEC 60947:142,1 A
Curent nominal 30°C conform IEC 60947:138,8 A
Curent nominal 35°C conform IEC 60947:135,5 A
Curent nominal 40°C conform IEC 60947:132,1 A
Curent nominal 45°C conform IEC 60947:128,6 A
Curent nominal 50°C conform IEC 60947:125 A
Curent nominal 55°C conform IEC 60947:121,2 A
Curent nominal 60°C conform IEC 60947:117,4 A
Curent nominal 65°C conform IEC 60947:113,4 A
Curent nominal 70°C conform IEC 60947:109,3 A
Capacitate de rupere Ics 220V AC conform IEC 60947-2:40 kA
Capacitate de rupere la funcționare nominală, lcs AC conformIEC 60947-2:40 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60947-3:40 kA
Capacitate de rupere Ics 380V AC conform IEC 60947-2:20 kA
Capacitate de rupere la funcț. nominală, lcs sub 400V AC conform IEC 60947-4:20 kA
Capacitate de rupere la funcț. nominală, lcs sub 415V AC conform IEC 60947-5:20 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:85 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:85 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:40 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:40 kA
Capacitate de rupere Icu 380V AC conform IEC 60947-2:40 kA
Frecvență:50 / 60 Hz
Pierdere putere pe pol la 0,63*In:4,5 W
Pierdere putere pe pol la 0,8*In:7 W
Pierdere totală de putere 0.63*In:13,5 W
Pierdere totală de putere 0.8*In:21,1 W
Putere disipată totală în condiţii de curent nominal:33 W
Putere disipată per pol:11 W
Durata de viaţă electrică în număr de cicluri:1000
Durată de viaţă mecanică număr operaţiuni de acţionare:4000
Adâncimea produsului instalat:68 mm
Înălţimea produsului instalat:130 mm
Lăţime produsului instalat:75 mm
Cuplu:6 Nm
Montare pe șină DIN cu adaptor opțional:nu
Diametrul conexiunii cu conductor flexibil:4 - 70 mm²
Diametrul conexiunii cu conductor rigid:4 - 95mm²
Conexiune:Conexiune frontală
Tip de conexiune:Tehnică de înfiletare
Domeniu de reglaj magnetic:1500 A
Motor opțional:nu
Poate fi accesorizat:da
Text standard:IEC 60947-2
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP4X
Grad de poluare conform IEC 60664 / IEC 60947-2:3
Altitudine:2000 m
Temperatură de calibrare:50 °C
  • HNA125H
    HNA125H
    HNA125H
  • HNA125H
Sub rezerva modificărilor tehnice ulterioare
