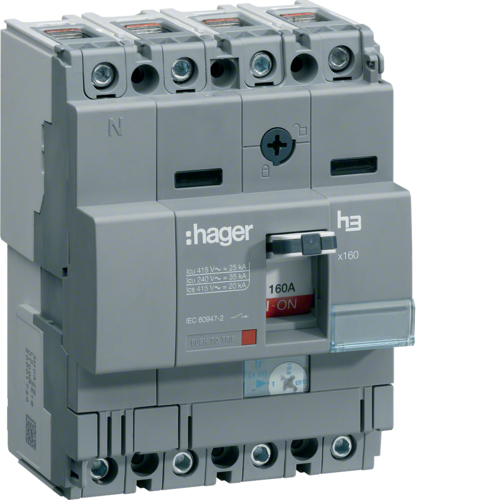

HHA064H

HHA064H

HHA064H
Art Nr.:HHA064H
u.m.
Nr. EAN:

3250613130893

Amb.:1 u.m.
Proprietăți tehnice
Tip comandă:Comutare
Număr poli protejați:4
Număr de poli:4 P
Tipul polilor:4P4D
Tip caz:Fixare permanentă
Dispozitiv complet cu unitate de protecție:da
Protecție integrală a defectelor la pământ:nu
Compatibil pentru montaj pe șină DIN:da
Motor integrat:nu
Tensiune nominală de regim curent alternativ:220 / 415 V
Frecvenţă:50/60 Hz
Tensiune de izolare:690 V
Rezistenţa la tensiunea nominală de impuls:8 kV
Cu eliberare sub tensiune:nu
Curent nominal:63 A
Plajă de reglare sistem termic:0,63 / 0,8 / 1
Curent nominal 10°C conform IEC 60947:71,7 A
Curent nominal 15°C conform IEC 60947:70,7 A
Curent nominal 20°C conform IEC 60947:69,6 A
Curent nominal 25°C conform IEC 60947:68,6 A
Curent nominal 30°C conform IEC 60947:67,5 A
Curent nominal 35°C conform IEC 60947:66,4 A
Curent nominal 40°C conform IEC 60947:65,3 A
Curent nominal 45°C conform IEC 60947:64,1 A
Curent nominal 50°C conform IEC 60947:63 A
Curent nominal 55°C conform IEC 60947:61,8 A
Curent nominal 60°C conform IEC 60947:60,6 A
Curent nominal 65°C conform IEC 60947:59,3 A
Curent nominal 70°C conform IEC 60947:58,1 A
Capacitate de rupere Ics 220V AC conform IEC 60947-2:25 kA
Capacitate de rupere la funcționare nominală, lcs AC conformIEC 60947-2:25 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60947-3:25 kA
Capacitate de rupere Ics 380V AC conform IEC 60947-2:20 kA
Capacitate de rupere la funcț. nominală, lcs sub 400V AC conform IEC 60947-4:20 kA
Capacitate de rupere la funcț. nominală, lcs sub 415V AC conform IEC 60947-5:20 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:35 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:35 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:25 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:25 kA
Capacitate de rupere Icu 380V AC conform IEC 60947-2:25 kA
Frecvență:50 / 60 Hz
Pierdere putere pe pol la 0,63*In:4 W
Pierdere putere pe pol la 0,8*In:6,3 W
Pierdere totală de putere 0.63*In:12,1 W
Pierdere totală de putere 0.8*In:18,9 W
Putere disipată totală în condiţii de curent nominal:30 W
Putere disipată per pol:10 W
Durata de viaţă electrică în număr de cicluri:1000
Durată de viaţă mecanică număr operaţiuni de acţionare:4000
Adâncimea produsului instalat:68 mm
Înălţimea produsului instalat:130 mm
Lăţime produsului instalat:100 mm
Cuplu:6 Nm
Montare pe șină DIN cu adaptor opțional:nu
Diametrul conexiunii cu conductor flexibil:4 - 70 mm²
Diametrul conexiunii cu conductor rigid:4 - 95mm²
Conexiune:Conexiune frontală
Tip de conexiune:Tehnică de înfiletare
Domeniu de reglaj magnetic:1000 A
Motor opțional:nu
Poate fi accesorizat:da
Text standard:IEC 60947-2
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP4X
Grad de poluare conform IEC 60664 / IEC 60947-2:3
Altitudine:2000 m
Temperatură de calibrare:50 °C
  • HHA064H
    HHA064H
    HHA064H
  • HHA064H
Sub rezerva modificărilor tehnice ulterioare
