HDA050L

Disjunctor general x160 3P 18kA 50A

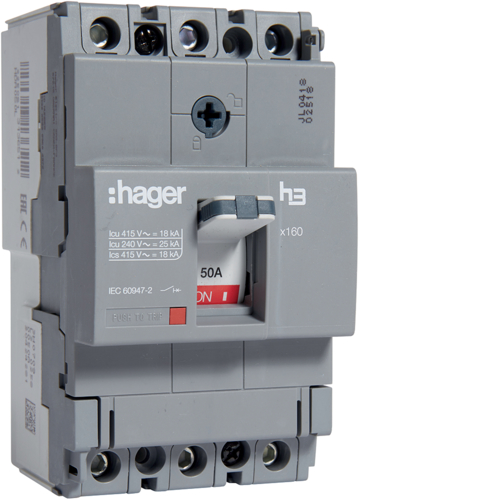

HDA050L Disjunctor general x160 3P 18kA 50A

HDA050L
HDA050L Disjunctor general x160 3P 18kA 50A
HDA050L Disjunctor general x160 3P 18kA 50A
Art Nr.:HDA050L
u.m.
Nr. EAN:

3250613136512

Amb.:1 u.m.
Proprietăți tehnice
Tip comandă:Comutare
Tip caz:Fixare permanentă
Număr de poli:3 P
Tipul polilor:3P3D
Dispozitiv complet cu unitate de protecție:da
Protecție integrală a defectelor la pământ:nu
Compatibil pentru montaj pe șină DIN:da
Motor integrat:nu
Frecvenţă:50/60 Hz
Tensiune nominală de regim curent alternativ:220/415 V
Tensiune de izolare:690 V
Rezistenţa la tensiunea nominală de impuls:8000 V
Cu eliberare sub tensiune:nu
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:18 kA
Capacitate de decuplare conform IEC 947.2 50 Hz:100 %
Capacitate de rupere la 1 pol cu 230 V EN 60947-2:15 kA
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:9 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:25 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:25 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:18 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 440V AC IEC 60947-2:15 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 690V AC IEC 60947-2:4 kA
Plajă de reglare sistem termic:1
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:1
Putere disipată per pol:5,8 W
Putere disipată totală în condiţii de curent nominal:17,3 W
Tip declanşator:TM
timp de răspuns la dezanclașare:10 ms
Durata de viaţă electrică în număr de cicluri:1000
Durată de viaţă mecanică număr operaţiuni de acţionare:4000
Cuplu:6 Nm
Montare pe șină DIN cu adaptor opțional:nu
Diametrul conexiunii cu conductor rigid:4 - 95mm²
Diametrul conexiunii cu conductor flexibil:4 - 70 mm²
Conexiune:Conexiune frontală
Tip de conexiune:Tehnică de înfiletare
Setare tip IN sau IrTh:IN
Domeniu de reglaj magnetic:600 A
Motor opțional:nu
Categorie de utilizare:A
Text standard:IEC 60947-2
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP4X
Altitudine:2000 m
Temperatură de depozitare:-35 to 70 °C
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
