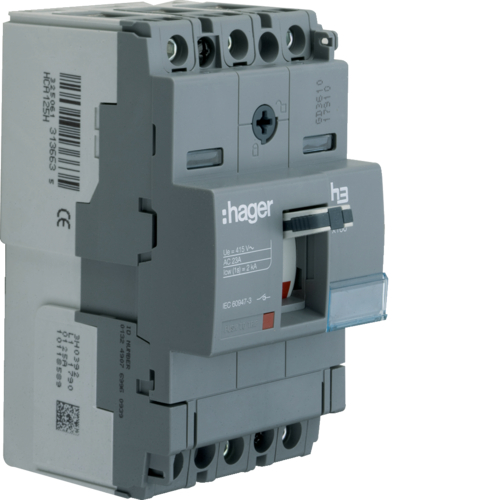

HCA125H
Întrerupător x160 3P 125A
Art Nr.: | HCA125H |
Nr. EAN: | 3250613136635 |
Amb.: | 1 u.m. |
Proprietăți tehnice |
Tip comandă: | Comutare |
Tip caz: | Fixare permanentă |
Număr de poli: | 3 P |
Tipul polilor: | 3 P |
Comutator reversibil: | nu |
Motor integrat: | nu |
Frecvenţă: | 50/60 Hz |
Tensiune nominală de regim curent alternativ: | 220/415 V |
Tensiune de izolare: | 690 V |
Rezistenţa la tensiunea nominală de impuls: | 8000 V |
Evaluare funcționare curent în AC21: | 125 A |
Rezistență curent de scurtă durată lcw: | 2 kA |
Rezistență curent de scurtă durată 0.3S: | 2 kA |
Rezistență curent de scurtă durată 1S: | 2 kA |
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate: | 1 |
Factorul de corecție curent nominal pentru 3 dispozitive alăturate: | 1 |
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate: | 1 |
Factorul de corecție curent nominal pentru 6 dispozitive alăturate: | 1 |
Capacitate de comutare la 400 V în AC1: | 82 kW |
Putere disipată per pol: | 11 W |
Putere disipată totală în condiţii de curent nominal: | 33 W |
timp de răspuns la dezanclașare: | 10 ms |
Durata de viaţă electrică în număr de cicluri: | 10000 |
Durată de viaţă mecanică număr operaţiuni de acţionare: | 20000 |
Intercuplabil: | da |
Culoare: | negru |
Cuplu: | 6 Nm |
Diametrul conexiunii cu conductor rigid: | 4 - 95mm² |
Diametrul conexiunii cu conductor flexibil: | 4 - 70 mm² |
Tip de conexiune: | Tehnică de înfiletare |
Motor opțional: | nu |
Categorie de utilizare: | A |
Text standard: | IEC 60947-3 |
Conform directivelor europene RoHs: | conformitate voluntară |
Conform directivelor europene WEEE: | afectat |
Tip de protecţie IP: | IP4X |
Grad de poluare conform IEC 60664 / IEC 60947-2: | 3 |
Altitudine: | 2000 m |
Temperatură de depozitare: | -35 to 70 °C |
Protecție împotriva umidității din aer: | 95%HR 55°C sev Kn (IEC 68-2-30/52) |
Sub rezerva modificărilor tehnice ulterioare
