HNE801H

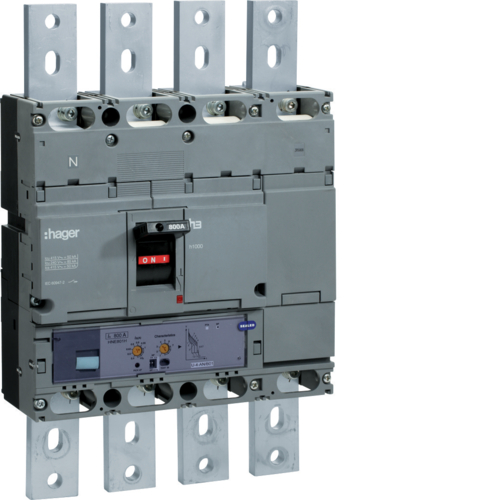

Disjunctor general h1000 4P 50kA 800A LSI
HNE801H
| Art Nr.: | HNE801H |
| Nr. EAN: | 3250613349752 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Tip comandă: | Comutare |
| Număr de poli: | 4 P |
| Tipul polilor: | 4P4D N:0/50/100% |
| Dispozitiv complet cu unitate de protecție: | da |
| Protecție integrală a defectelor la pământ: | nu |
| Compatibil pentru montaj pe șină DIN: | nu |
| Tensiune nominală de regim curent alternativ: | 220 / 690 V |
| Frecvenţă: | 50/60 Hz |
| Tensiune de izolare: | 800 V |
| Rezistenţa la tensiunea nominală de impuls: | 8 kV |
| Cu eliberare sub tensiune: | nu |
| Curent nominal: | 800 A |
| Capacitate maximă de rupere la scurtcircuit lcu sub 690V AC IEC 60947-2: | 20 kA |
| Plajă de reglare sistem termic: | 0,4 / 0,5 / 0,63 / 0,9 / 0,95 / 1 |
| Setare curent termic pe pol neutru: | 0 / 0,5 / 1 In |
| Capacitate de rupere la 1 pol cu 230 V EN 60947-2: | 51 kA |
| Capacitate de rupere la 1 pol cu 400 V EN 60947-3: | 9 kA |
| Capacitate de decuplare conform IEC 947.2 50 Hz: | 100 % |
| Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2: | 85 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2: | 85 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2: | 50 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2: | 50 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 440V AC IEC 60947-2: | 45 kA |
| Factorul de corecție curentul nominal pentru 2 dispozitive alăturate: | 1 |
| Factorul de corecție curent nominal pentru 3 dispozitive alăturate: | 1 |
| Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate: | 1 |
| Factorul de corecție curent nominal pentru 6 dispozitive alăturate: | 1 |
| Putere disipată totală în condiţii de curent nominal: | 153,6 W |
| Putere disipată per pol: | 51,2 W |
| Tip declanşator: | LSI |
| Timp de declanşare declanşator termic: | 5 / 10 / 11 / 19 / 21 / 29 ms |
| Timp răspuns la declanșare: | 10 ms |
| Reglarea duratei reduse de temporizare: | 100 / 200 ms |
| Durata de viaţă electrică în număr de cicluri: | 1000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 4000 |
| Cuplu: | 65 Nm |
| Montare pe șină DIN cu adaptor opțional: | nu |
| Diametrul conexiunii cu conductor flexibil: | 2 x 240 mm² |
| Diametrul conexiunii cu conductor rigid: | 2 x 240 mm² |
| Conexiune: | Conexiune frontală |
| Tip de conexiune: | Conexiune cu papuci de cablu |
| Domeniu de reglaj magnetic: | 4480 / 5600 / 7000 / 8960 / 9600 / 9600 / 9600 A |
| Plajă de reglare magnet: | 2,5 / 5 / 10 |
| Setare tip IN sau IrTh: | IrTh |
| Motor opțional: | da |
| Categorie de utilizare: | A |
| Text standard: | IEC 60947-2 |
| Conform directivelor europene WEEE: | afectat |
| Tip de protecţie IP: | IP4X |
| Temperatură lucru: | -25…70 °C |
| Altitudine: | 2000 m |
| Protecție împotriva umidității din aer: | pentru toate condiţiile climatice |
| Temperatură depozitare/transport: | -35…70 °C |
- HNE801H
HNE801H
Sub rezerva modificărilor tehnice ulterioare
