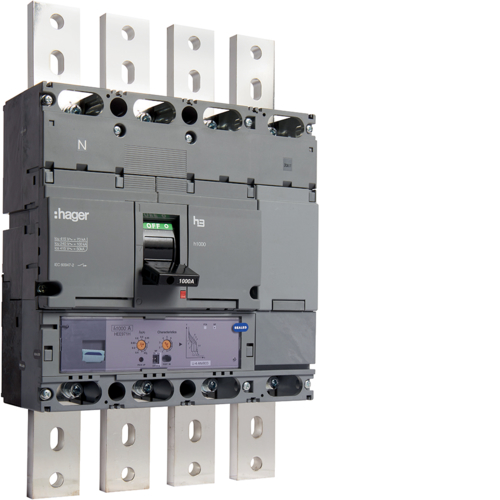

HEE971H
Disjunctor general h1000 4P 70kA 1000A LSI
Art Nr.: | HEE971H |
Nr. EAN: | 3250613349806 |
Amb.: | 1 u.m. |
Proprietăți tehnice |
Tip comandă: | Comutare |
Tip caz: | Fixare permanentă |
Număr de poli: | 4 P |
Tipul polilor: | 4P4D N:0;50;100% |
Dispozitiv complet cu unitate de protecție: | da |
Protecție integrală a defectelor la pământ: | nu |
Compatibil pentru montaj pe șină DIN: | nu |
Motor integrat: | nu |
Frecvenţă: | 50/60 Hz |
Tensiune nominală de regim curent alternativ: | 220/690 V |
Tensiune de izolare: | 800 V |
Rezistenţa la tensiunea nominală de impuls: | 8000 V |
Cu eliberare sub tensiune: | nu |
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2: | 70 kA |
Capacitate de decuplare conform IEC 947.2 50 Hz: | 71 % |
Capacitate de rupere la 1 pol cu 230 V EN 60947-2: | 60 kA |
Capacitate de rupere la 1 pol cu 400 V EN 60947-3: | 9 kA |
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2: | 100 kA |
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2: | 100 kA |
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2: | 70 kA |
Capacitate maximă de rupere la scurtcircuit lcu sub 440V AC IEC 60947-2: | 65 kA |
Capacitate maximă de rupere la scurtcircuit lcu sub 690V AC IEC 60947-2: | 20 kA |
Plajă de reglare sistem termic: | 0,4/0,5/0,63/0,8/0,9/0,95/1 |
Setare curent termic pe pol neutru: | 0/0,5/1 In |
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate: | 1 |
Factorul de corecție curent nominal pentru 3 dispozitive alăturate: | 1 |
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate: | 1 |
Factorul de corecție curent nominal pentru 6 dispozitive alăturate: | 1 |
Putere disipată per pol: | 62 W |
Pierdere putere pe pol la 0,63*In: | 24,6 W |
Pierdere putere pe pol la 0,8*In: | 39,7 W |
Putere disipată totală în condiţii de curent nominal: | 186 W |
Pierdere totală de putere 0.63*In: | 73,8 W |
Pierdere totală de putere 0.8*In: | 119 W |
Tip declanşator: | LSI |
Timp de declanşare declanşator termic: | 5/10/11/16/21 ms |
timp de răspuns la dezanclașare: | 10 ms |
Reglarea duratei reduse de temporizare: | 100 to 200 ms |
Durata de viaţă electrică în număr de cicluri: | 1000 |
Durată de viaţă mecanică număr operaţiuni de acţionare: | 4000 |
Cuplu: | 65 Nm |
Montare pe șină DIN cu adaptor opțional: | nu |
Diametrul conexiunii cu conductor rigid: | 2 x 240 mm² |
Diametrul conexiunii cu conductor flexibil: | 2 x 240 mm² |
Conexiune: | Conexiune frontală |
Tip de conexiune: | Conexiune cu papuci de cablu |
Plajă de reglare magnet: | 2,5/5/8 |
Setare tip IN sau IrTh: | IrTh |
Domeniu de reglaj magnetic: | 5600/7000/8820/10000/10000/10000/10000 A |
Motor opțional: | da |
Categorie de utilizare: | A |
Text standard: | IEC 60947-2 |
Conform directivelor europene RoHs: | conformitate voluntară |
Conform directivelor europene WEEE: | afectat |
Tip de protecţie IP: | IP4X |
Altitudine: | 2000 m |
Temperatură de depozitare: | -35 to 70 °C |
Protecție împotriva umidității din aer: | pentru toate condiţiile climatice |
Sub rezerva modificărilor tehnice ulterioare
