HEE970H

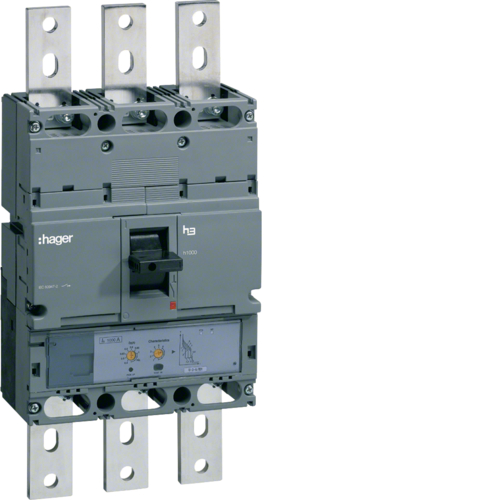

Disjunctor general h1000 3P 70kA 1000A LSI

HEE970H Disjunctor general h1000 3P 70kA 1000A LSI

HEE970H
Art Nr.:HEE970H
u.m.
Nr. EAN:

3250613349783

Amb.:1 u.m.
Proprietăți tehnice
Tip comandă:Comutare
Număr de poli:3 P
Tipul polilor:3P3D
Dispozitiv complet cu unitate de protecție:da
Protecție integrală a defectelor la pământ:nu
Compatibil pentru montaj pe șină DIN:nu
Tensiune nominală de regim curent alternativ:220 / 690 V
Frecvenţă:50/60 Hz
Tensiune de izolare:800 V
Rezistenţa la tensiunea nominală de impuls:8 kV
Cu eliberare sub tensiune:nu
Curent nominal:1000 A
Capacitate maximă de rupere la scurtcircuit lcu sub 690V AC IEC 60947-2:20 kA
Plajă de reglare sistem termic:0,4 / 0,5 / 0,63 / 0,8 / 0,9 / 0,95 / 1
Capacitate de rupere la 1 pol cu 230 V EN 60947-2:60 kA
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:9 kA
Capacitate de decuplare conform IEC 947.2 50 Hz:71 %
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:100 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:100 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:70 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:70 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 440V AC IEC 60947-2:65 kA
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:1
Putere disipată totală în condiţii de curent nominal:186 W
Putere disipată per pol:62 W
Tip declanşator:LSI
Timp de declanşare declanşator termic:5 / 10 / 11 / 16 / 21 ms
Timp răspuns la declanșare:10 ms
Reglarea duratei reduse de temporizare:100 / 200 ms
Durata de viaţă electrică în număr de cicluri:1000
Durată de viaţă mecanică număr operaţiuni de acţionare:4000
Cuplu:65 Nm
Montare pe șină DIN cu adaptor opțional:nu
Diametrul conexiunii cu conductor flexibil:2 x 240 mm²
Diametrul conexiunii cu conductor rigid:2 x 240 mm²
Conexiune:Conexiune frontală
Tip de conexiune:Conexiune cu papuci de cablu
Domeniu de reglaj magnetic:5600 / 7000 / 8820 / 10000 / 10000 / 10000 / 10000 A
Plajă de reglare magnet:2,5 / 5 / 8
Setare tip IN sau IrTh:IrTh
Motor opțional:da
Categorie de utilizare:A
Text standard:IEC 60947-2
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP4X
Temperatură lucru:-25…70 °C
Altitudine:2000 m
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
Temperatură depozitare/transport:-35…70 °C
