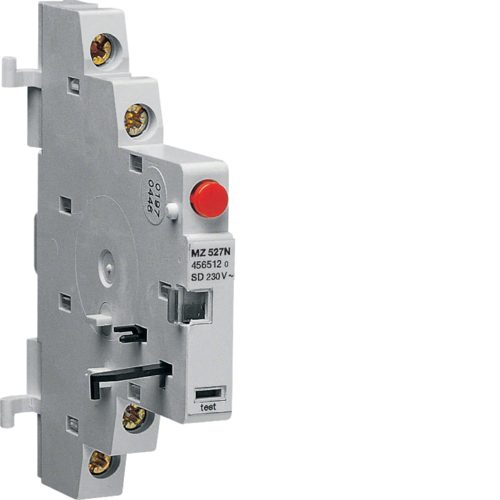

MZ527N
Contact semnalizare defect disjunctor motor 2ND
MZ527N
; "MZ527N Contact semnalizare defect disjunctor motor 2ND")
; "Scheme de circuit Contact semnalizare defect disjunctor motor"){kind=small}
| Art Nr.: | MZ527N |
| Nr. EAN: | 3250614565120 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Număr maxim poli dispozitiv principal: | 3 |
| Tensiune nominală de regim curent alternativ: | 220 / 500 V |
| Tip tensiune alimentare: | AC |
| Frecvenţă: | 40/60 Hz |
| Tensiune de izolare: | 690 V |
| Rezistenţa la tensiunea nominală de impuls: | 6000 V |
| Tensiune nominală de lucru în DC: | 24 / 220 V |
| Curent permanent acceptat în AC1: | 3 A |
| simulare curent defect: | nu |
| Curent maxim: | 25 A |
| Curent nominal: | 1 A |
| Imin = f (U = 230 V AC): | 3 A |
| Imin = f (U = 230 V DC): | 0,25 A |
| Imin=f(U=400V AC) pentru circuit de putere: | 2 A |
| Imin=f(U=24V DC) pentru circuit de putere: | 2 A |
| Putere disipată totală în condiţii de curent nominal: | 0,2 W |
| Putere disipată per pol: | 0,1 W |
| Durata de viaţă electrică în număr de cicluri: | 5000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 10000 |
| Adâncimea produsului instalat: | 68 mm |
| Lăţime produsului instalat: | 9 mm |
| Cuplu: | 1,3 Nm |
| Potrivit pentru fabrici: | nu |
| Diametrul conexiunii cu conductor flexibil: | 2,5 mm² |
| Diametrul conexiunii cu conductor rigid: | 2,5 mm² |
| Tipul contactelor: | 2S |
| Tip de conexiune: | Tehnică de înfiletare |
| Tip accesoriu: | semnal de avarie |
| Număr contacte auxiliare, contact normal deschis: | 2 |
| Număr contacte ND: | 2 |
| Număr contacte auxiliare, semnal avarie: | 2 |
| Conform directivelor europene WEEE: | afectat |
| Tip de protecţie IP: | IP20 |
| Temperatură lucru: | -25…55 °C |
| Grad de poluare conform IEC 60664 / IEC 60947-2: | 3 |
| Altitudine: | 2000 m |
| Protecție împotriva umidității din aer: | 95% / 80°C |
| Temperatură depozitare/transport: | -25…80 °C |
Sub rezerva modificărilor tehnice ulterioare
