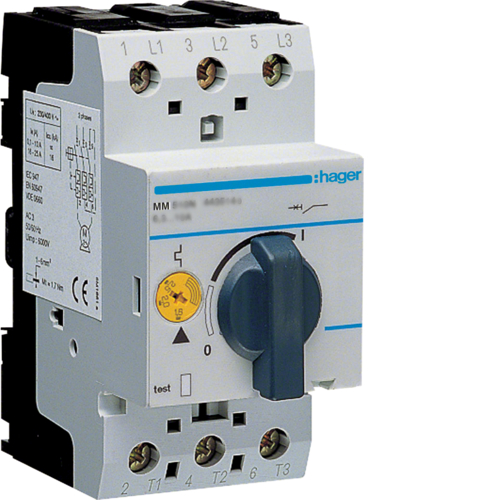

MM514N
MM514N
| Art Nr.: | MM514N |
| Nr. EAN: | 3250614435270 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Tip comandă: | Strângere scurtă |
| Număr de poli: | 3 P |
| Tipul polilor: | 3 P |
| Tip de montaj: | Şină DIN |
| Sigilabil: | nu |
| Compatibil pentru montaj pe șină DIN: | da |
| Tensiune nominală de regim curent alternativ: | 690 V |
| Tip tensiune alimentare: | AC |
| Frecvenţă: | 50/60 Hz |
| Tensiune de izolare: | 690 V |
| Rezistenţa la tensiunea nominală de impuls: | 6000 V |
| Curent nominal: | 32 A |
| Capacitate maximă de rupere la scurtcircuit lcu sub 690V AC IEC 60947-2: | 3 kA |
| Prag de comutare magnet de curent alternativ min./max.: | 12,4 / 15,5 / 18,6 In |
| Setare declanșare termică la 30°: | 25 / 25,9 / 26,8 / 27,6 / 28,5 / 29,4 / 30,3 / 31,1 / 32 A |
| Curent nominal 0°C conform IEC 60947: | 32 A |
| Curent nominal 10°C conform IEC 60947: | 32 A |
| Curent nominal 20°C conform IEC 60947: | 32 A |
| Curent nominal 30°C conform IEC 60947: | 32 A |
| Curent nominal 40°C conform IEC 60947: | 32 A |
| Curent nominal 50°C conform IEC 60947: | 32 A |
| Capacitate de rupere Ics 220V AC conform IEC 60947-2: | 10 kA |
| Capacitate de rupere la funcționare nominală, lcs AC conformIEC 60947-2: | 10 kA |
| Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60947-3: | 10 kA |
| Capacitate de rupere Ics 380V AC conform IEC 60947-2: | 10 kA |
| Capacitate de rupere la funcț. nominală, lcs sub 400V AC conform IEC 60947-4: | 10 kA |
| Capacitate de decuplare conform IEC 947.2 50 Hz: | 20 % |
| Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2: | 40 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2: | 40 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2: | 40 kA |
| Capacitate de rupere Icu 220V AC IEC 60947-2: | 40 kA |
| Capacitate de rupere Icu 380V AC conform IEC 60947-2: | 40 kA |
| Frecvență: | 50 / 60 Hz |
| Putere disipată totală în condiţii de curent nominal: | 7,04 W |
| Puterea nominală standard a motorului în 3 faze la AC3 sub 230V: | 7,5 kW |
| Puterea nominală standard a motorului în 3 faze la AC3 sub 400V: | 15 kW |
| Durata de viaţă electrică în număr de cicluri: | 50000 |
| Rezistență mecanică la număr de operațiuni/oră: | 40 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 100000 |
| Cuplu: | 1,7 Nm |
| Secțiune cablu rigid pentru terminale cu șurub: | 1 / 6 mm² |
| Secțiune cablu flexibil pentru terminale cu șurub: | 1 / 6 mm² |
| Tip de conexiune: | Tehnică de înfiletare |
| Valoare minimă/maximă prag funcționare magnetică AC: | 396,8 / 595,2 A |
| Setare tip IN sau IrTh: | IN |
| Compensare automată a temperaturii: | -5 / 40 °C |
| Poate fi accesorizat: | da |
| Categorie de utilizare: | AC3 |
| Text standard: | IEC 60947-4-1, EN 60947-4-1 |
| Conform directivelor europene RoHs: | conformitate voluntară |
| Conform directivelor europene WEEE: | afectat |
| Tip de protecţie IP: | IP20 |
| Temperatură lucru: | -25…55 °C |
| Grad de poluare conform IEC 60664 / IEC 60947-2: | 3 |
| Temperatură depozitare/transport: | -25…80 °C |
| Temperatură de calibrare: | 30 °C |
- MM514N
MM514N
Sub rezerva modificărilor tehnice ulterioare
