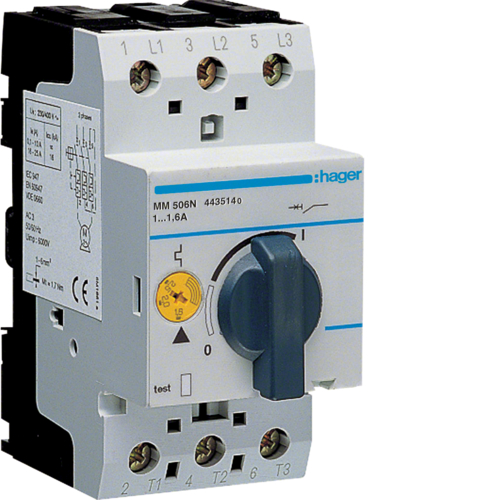

MM506N

Disjunctor pentru motor 1-1, 6A

MM506N Disjunctor pentru motor 1-1, 6A

MM506N
Art Nr.:MM506N
u.m.
Nr. EAN:

3250614435195

Amb.:1 u.m.
Proprietăți tehnice
Număr de poli:3 P
Tipul polilor:3 P
Detecție lipsă fază:Da
Frecvenţă:50/60 Hz
Tensiune nominală de regim curent alternativ:230/690 V
Tensiune de izolare:690 V
Rezistenţa la tensiunea nominală de impuls:6000 V
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:150 kA
Capacitate de decuplare conform IEC 947.2 50 Hz:100 %
Capacitate de rupere 230 V 50 Hz EN 60947-2 (IEC157-1):100 kA
Capacitate de rupere 400 V 50 Hz EN 60947-2 (IEC157-1):100 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:150 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:100 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 690V AC IEC 60947-2:100 kA
Prag de comutare magnet de curent alternativ min./max.:12,4/15,5/18,6 In
Setare declanșare termică la 30°:1/1,6 A
Curent nominal -15°C:1,6 A
Curent nominal -20°C:1,6 A
Curent nominal 0°C:1,6 A
Curent nominal 10°C:1,6 A
Curent nominal -10°C:1,6 A
Curent nominal 15°C:1,6 A
Curent nominal 20°C:1,6 A
Curent nominal 25°C:1,6 A
Curent nominal -25°C:1,6 A
Curent nominal 30°C:1,6 A
Curent nominal 35°C:1,6 A
Curent nominal 40°C:1,6 A
Curent nominal 45°C:1,6 A
Curent nominal 5°C:1,6 A
Curent nominal -5°C:1,6 A
Curent nominal 50°C:1,6 A
Curent nominal 55°C:1,6 A
Curent nominal 0°C conform IEC 60947-2:1,6 A
Curent nominal 10°C conform IEC 60947-2:1,6 A
Curent nominal -10°C conform IEC 60947-2:1,6 A
Curent nominal 15°C conform IEC 60947-2:1,6 A
Curent nominal -15°C conform IEC 60947-2:1,6 A
Curent nominal 20°C conform IEC 60947-2:1,6 A
Curent nominal -20°C conform IEC 60947-2:1,6 A
Curent nominal 25°C conform IEC 60947-2:1,6 A
Curent nominal -25°C conform IEC 60947-2:1,6 A
Curent nominal 30°C conform IEC 60947-2:1,6 A
Curent nominal 35°C conform IEC 60947-2:1,6 A
Curent nominal 40°C conform IEC 60947-2:1,6 A
Curent nominal 45°C conform IEC 60947-2:1,6 A
Curent nominal 5°C conform IEC 60947-2:1,6 A
Curent nominal -5°C conform IEC 60947-2:1,6 A
Curent nominal 50°C conform IEC 60947-2:1,6 A
Curent nominal 55°C conform IEC 60947-2:1,6 A
Putere disipată per pol:1,8 W
Putere disipată totală în condiţii de curent nominal:5,4 W
Puterea nominală standard a motorului în 3 faze la AC3 sub 230V:0,25 kW
Puterea nominală standard a motorului în 3 faze la AC3 sub 400V:0,55 kW
Durata de viaţă electrică în număr de cicluri:50000
Rezistență mecanică la număr de operațiuni/oră:40
Durată de viaţă mecanică număr operaţiuni de acţionare:100000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:90 mm
Lăţime produsului instalat:45 mm
Cuplu:1,7 Nm
Tip de conexiune:Tehnică de înfiletare
Secțiune cablu flexibil pentru terminale cu șurub:1/6 mm²
Secțiune cablu rigid pentru terminale cu șurub:1/6 mm²
Valoare minimă/maximă prag funcționare magnetică AC:19,8/29,8 A
Compensare automată a temperaturii:-25 to 55 °C
Categorie de utilizare:AC-3
Text standard:IEC 60947-2, IEC 60 947-4-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:3
Altitudine:2000 m
Temperatură de depozitare:-25 to 80 °C
Protecție împotriva umidității din aer:IEC 60068-2-78 / IEC 60068-2-30
