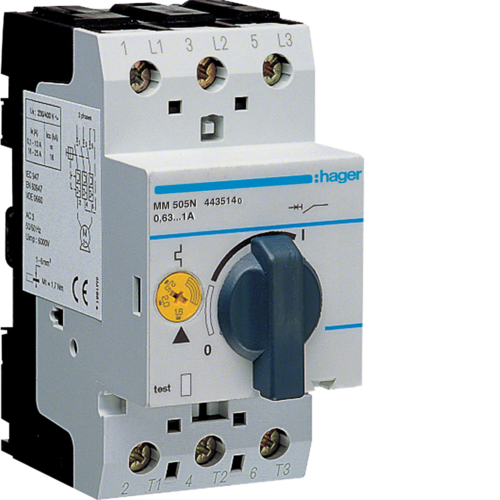

MM505N

Disjunctor pentru motor 0, 63-1A

MM505N Disjunctor pentru motor 0, 63-1A

MM505N
Art Nr.:MM505N
u.m.
Nr. EAN:

3250614435188

Amb.:1 u.m.
Proprietăți tehnice
închide tot deschise
Arhitectură
Număr de poli:3 P
Tipul polilor:3 P
Funcții
Detecție lipsă fază:Da
Principalele caracteristici electrice
Frecvenţă:50/60 Hz
Tensiune nominală de regim curent alternativ:230/690 V
Voltaj
Tensiune de izolare:690 V
Rezistenţa la tensiunea nominală de impuls:6000 V
Curent electric
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:150 kA
Capacitate de decuplare conform IEC 947.2 50 Hz:100 %
Capacitate de rupere 230 V 50 Hz EN 60947-2 (IEC157-1):100 kA
Capacitate de rupere 400 V 50 Hz EN 60947-2 (IEC157-1):100 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:150 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:100 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 690V AC IEC 60947-2:100 kA
Prag de comutare magnet de curent alternativ min./max.:12,4/15,5/18,6 In
Setare declanșare termică la 30°:0,63/1 A
Curent electric/temperatură
Curent nominal -15°C:0,04 A
Curent nominal -20°C:0,04 A
Curent nominal 0°C:0,04 A
Curent nominal 10°C:0,04 A
Curent nominal -10°C:0,04 A
Curent nominal 15°C:0,04 A
Curent nominal 20°C:0,04 A
Curent nominal 25°C:0,04 A
Curent nominal -25°C:0,04 A
Curent nominal 30°C:0,04 A
Curent nominal 35°C:0,04 A
Curent nominal 40°C:0,04 A
Curent nominal 45°C:0,04 A
Curent nominal 5°C:0,04 A
Curent nominal -5°C:0,04 A
Curent nominal 50°C:0,04 A
Curent nominal 55°C:0,04 A
Curent nominal 0°C conform IEC 60947-2:0,04 A
Curent nominal 10°C conform IEC 60947-2:0,04 A
Curent nominal -10°C conform IEC 60947-2:0,04 A
Curent nominal 15°C conform IEC 60947-2:0,04 A
Curent nominal -15°C conform IEC 60947-2:0,04 A
Curent nominal 20°C conform IEC 60947-2:0,04 A
Curent nominal -20°C conform IEC 60947-2:0,04 A
Curent nominal 25°C conform IEC 60947-2:0,04 A
Curent nominal -25°C conform IEC 60947-2:0,04 A
Curent nominal 30°C conform IEC 60947-2:0,04 A
Curent nominal 35°C conform IEC 60947-2:0,04 A
Curent nominal 40°C conform IEC 60947-2:0,04 A
Curent nominal 45°C conform IEC 60947-2:0,04 A
Curent nominal 5°C conform IEC 60947-2:0,04 A
Curent nominal -5°C conform IEC 60947-2:0,04 A
Curent nominal 50°C conform IEC 60947-2:0,04 A
Curent nominal 55°C conform IEC 60947-2:0,04 A
Putere
Putere disipată per pol:1,8 W
Putere disipată totală în condiţii de curent nominal:5,3 W
Puterea nominală standard a motorului în 3 faze la AC3 sub 230V:0,12 kW
Puterea nominală standard a motorului în 3 faze la AC3 sub 400V:0,25 kW
Rezistență
Durata de viaţă electrică în număr de cicluri:50000
Rezistență mecanică la număr de operațiuni/oră:40
Durată de viaţă mecanică număr operaţiuni de acţionare:100000
Dimensiuni
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:90 mm
Lăţime produsului instalat:45 mm
Montare
Cuplu:1,7 Nm
Conexiune
Tip de conexiune:Tehnică de înfiletare
Secțiune cablu flexibil pentru terminale cu șurub:1/6 mm²
Secțiune cablu rigid pentru terminale cu șurub:1/6 mm²
Setări
Valoare minimă/maximă prag funcționare magnetică AC:12,4/18,6 A
Echipament
Compensare automată a temperaturii:-25 to 55 °C
Aplicații
Categorie de utilizare:AC-3
Standarde
Text standard:IEC 60947-2, IEC 60 947-4-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Protecție
Tip de protecţie IP:IP20
Condiții de utilizare
Grad de poluare conform IEC 60664 / IEC 60947-2:3
Altitudine:2000 m
Temperatură de depozitare:-25 to 80 °C
Protecție împotriva umidității din aer:IEC 60068-2-78 / IEC 60068-2-30
