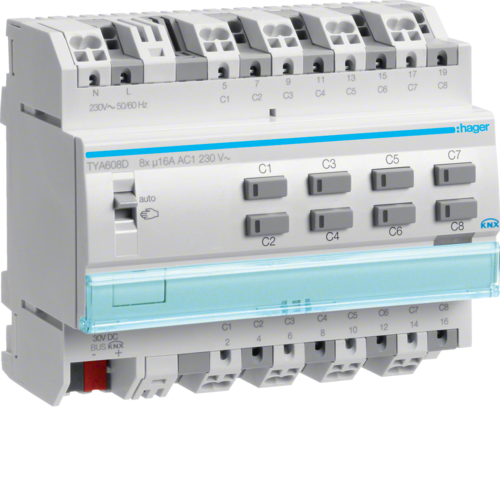

TYA608D
Modul 8 ieșiri 16A, KNX, C-Load
TYA608D
; "TYA608D Modul 8 ieșiri 16A, KNX, C-Load")
; "KNX-RELAISSCHALT-JALOUSIEAKTOR-8-4FACH__WIRING-SYMBOL")
; "QUICKCONNECT-LOGO__APP-SYMBOL"){kind=logo}
; "STECKKLEMMEN__DIFF-SYMBOL")
| Art Nr.: | TYA608D |
| Nr. EAN: | 3250616059719 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Tip de montaj: | REG |
| Mod de operare: | возможно любое сочетание режимов работы, включая функции включения и переключения |
| |
| |
| |
| |
| Led de semnalizare: | Da |
| |
| |
| |
| |
| Tensiune nominală de regim curent alternativ: | 230 V |
| Curent nominal: | 16 A |
| Tensiune de funcționare bus: | 21…32 V DC |
| Tensiune ieșire: | 230 V~ |
| Tensiune de sistem: | 30 V DC prin bus |
| Consum curent bus (transfer de date): | 15 mA |
| Consum curent bus (inactiv): | 9 mA |
| Curent maxim contact: | 16 A |
| Curent nominal: | 16 A |
| Sarcina max. pentru transformatoare electronice: | 1200 W |
| Putere disipată totală în condiţii de curent nominal: | 8 W |
| Putere ieșire: | 2300 W |
| Putere maximă de comutare: | 11500 W |
| Transformatoare convenționale: | 1600 VA |
| Transformatoare electrice: | 1200 W |
| Culoare: | gri deschis |
| Adâncime: | 65 mm |
| Lățime dispozitiv montat pe șină (RMD): | 6 modules |
| Înălțime: | 90 mm |
| cu balast electronic: | 20 x 36 W |
| necompensate: | 1200 VA |
| Lămpi economice: | 12 x 23 W |
| Lămpi florescente: | 18x23W |
| Sarcina max. a lămpilor cu fluorescenţă (comutare în serie): | 20 x 36 W |
| compensate în paralel: | 1500 W /200 µF |
| Număr maxim de lămpi LED/CFL: | 18 |
| 230 V lămpi cu LED: | 18 x 23 W |
| Putere LED: | 216 W |
| LED: | LED stare integrat în butonul de control manual |
| Sarcina max. a becurilor cu incandescenţă: | 2300 W |
| 230 V lămpi cu incandescență: | 2300 W |
| 230 V lămpi cu halogen: | 2300 W |
| 230 V lămpi cu incandescență și halogen: | 2300 W |
| Diametrul conexiunii cu conductor flexibil: | 0,75 - 2,5 mm² |
| Diametrul conexiunii cu conductor rigid: | 0,75 - 2,5 mm² |
| Tipul sarcinii: | Sarcină C |
| Secțiune transversală a conductorului (flexibil): | 0,75…2,5 mm² |
| Secțiune transversală a conductorului (rigid): | 0,75…2,5 mm² |
| Tipul contactelor: | 8S |
| Tip de conexiune: | QuickConnect |
| |
| |
| |
| Tipuri de configurare acceptate: | system |
| |
| Extensibilitate modulară: | nu |
| |
| Funcție de diferențiere: | cu conectare rapidă |
| Tip de protecţie IP: | IP20 |
| Temperatură lucru: | -5…45 °C |
| Temperatură depozitare/transport: | -20…70 °C |
| Gamă produse: | TYA |
| Linie principală proiectare: | instabus KNX/EIB |
Sub rezerva modificărilor tehnice ulterioare
