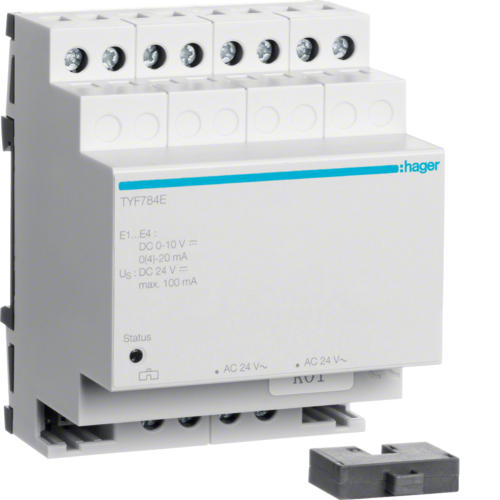

TYF784E
Modul extensie 4 intrări analogice
TYF784E
; "TYF784E Modul extensie 4 intrări analogice")
; "KNX-ANALOGAKTORMODUL-4FACH__WIRING-SYMBOL"){kind=small}
; "IP20__PROTECTION-SYMBOL")
| Art Nr.: | TYF784E |
| Nr. EAN: | 3250616059979 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Sistem bus: | KNX |
| Tip produs: | extensie |
| Tip de montaj: | REG |
| Led de semnalizare: | Da |
| Semnale intrare: | DIN IEC 381-1, -2 |
| |
| |
| |
| Frecvenţă: | 50/60 Hz |
| Tensiune auxiliară: | 24 V DC |
| Tensiune, intrări: | 0-1; 0-10 V |
| Tensiune de funcționare bus: | 21…32 V DC |
| Numărul circuitelor electrice de intrare: | 4 |
| Intrări, curent: | 0-20; 4-20 mA |
| Numărul circuitelor electrice de intrare: | Adevărat |
| Consum curent: | 170 mA |
| Putere disipată totală în condiţii de curent nominal: | 4,1 W |
| Impedanță de intrare, voltaj: | 18 kΩ |
| Impedanță de intrare, curent: | 100 Ω |
| Valori limită: | 2 |
| Tensiune ieșire senzor: | 24 V DC |
| Curent ieșire senzor: | 100 mA |
| |
| |
| Adâncime: | 70 mm |
| Înălțime asamblare de la șina DIN: | 63 mm |
| Lățime dispozitiv montat pe șină (RMD): | 4 modules |
| Înălțime: | 90 mm |
| Lățime: | 72 mm |
| LED: | cu LED roșu |
|
| Tipuri de configurare acceptate: | system |
|
| Tip de protecţie IP: | IP20 |
| Fără halogen: | nu |
| Temperatură lucru: | -5…45 °C |
| Linie principală proiectare: | instabus KNX/EIB |
Sub rezerva modificărilor tehnice ulterioare
