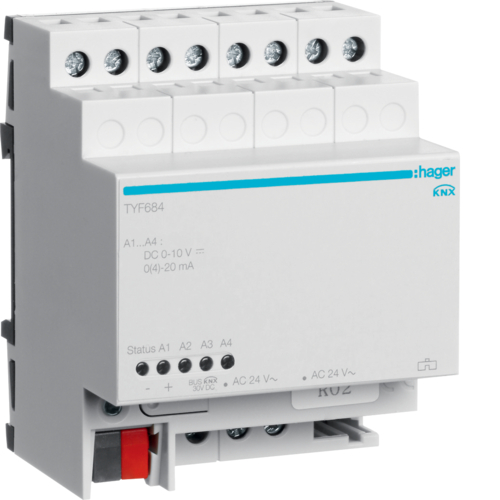

TYF684
Modul 4 ieșiri analogice
TYF684
; "TYF684 Modul 4 ieșiri analogice")
; "IP20__PROTECTION-SYMBOL")
| Art Nr.: | TYF684 |
| Nr. EAN: | 3250616059962 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Sistem bus: | KNX |
| Tip produs: | Modul de bază |
| Tip de montaj: | REG |
|
|
| Led de semnalizare: | Da |
| |
| Semnale de ieșire: | DIN IEC 381 |
| |
| |
| |
| Frecvenţă: | 50/60 Hz |
| Tensiune auxiliară: | 24 V AC |
| Tensiune de intrare: | 24 V |
| Tensiune de funcționare bus: | 21…32 V DC |
| Tensiune ieșire: | 0 / 10 V |
| Tensiune, ieșiri: | 0 ... 1; 0 ... 10 V |
| Curent ieșire: | 20 mA |
| Curent ieșire pe canal: | 20 mA |
| Consum curent: | 170 mA |
| Putere disipată totală în condiţii de curent nominal: | 7,4 W |
| Curent sarcină ieșire: | 500 Ω |
| Tensiune sarcină ieșire: | > 1 kΩ |
| Lățime dispozitiv montat pe șină (RMD): | 4 modules |
| LED: | cu LED verde/roșu, cu LED roșu programare, с 4 желтыми светодиодами статуса выходов |
| Secțiune transversală a conductorului (flexibil), cu pin: | 0,14…2,5 mm² |
| Secțiune transversală a conductorului (flexibil), fără pin: | 0,34…4 mm² |
| Secțiune transversală a conductorului (rigid): | 0,5…4 mm² |
| Tip de conexiune: | Tehnică de înfiletare |
| |
| |
| |
| Tipuri de configurare acceptate: | system |
|
| Comenzi forțate (obiecte pe un bit): | pe canal 2 |
| Tip de protecţie IP: | IP20 |
| Fără halogen: | nu |
| Temperatură lucru: | -5…45 °C |
| Temperatură depozitare/transport: | -25…70 °C |
| Linie principală proiectare: | instabus KNX/EIB |
Sub rezerva modificărilor tehnice ulterioare
