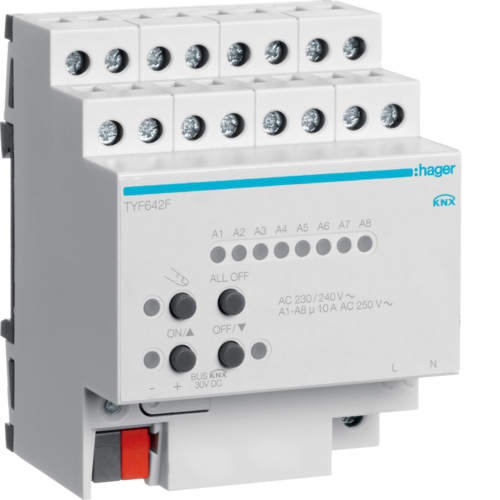

TYF642F
Modul 2 ieșiri pentru ventilatoare 10A, KNX
TYF642F
; "TYF642F Modul 2 ieșiri pentru ventilatoare 10A, KNX")
; "KNX-FAN-COIL-AKTOR__WIRING-SYMBOL")
| Art Nr.: | TYF642F |
| Nr. EAN: | 3250616059924 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Sistem bus: | Sistem bus EIB |
| Tip de montaj: | REG |
| Mod de operare: | Modurile de funcționare încălzire, răcire sau încălzire și răcire |
| |
|
| |
|
| Frecvenţă: | 50/60 Hz |
| Tensiune auxiliară: | 230 V AC |
| Tensiune de funcționare bus: | 21…32 V DC |
| Tensiune de sistem: | 30 V DC prin bus |
| dublu circuit: | 2300 W |
| Putere absorbită: | 0,15 W |
| Consum energie, KNX: | max. 150 mW |
| Putere disipată totală în condiţii de curent nominal: | 3 W |
| Transformatoare convenționale: | 1200 VA |
| Transformatoare electrice: | 1500 W |
| Culoare independentă de liniile de design: | gri deschis |
| Culoare: | gri deschis |
| Culoare: | RAL 7035 - gri deschis |
| Adâncime: | 70 mm |
| Înălțime asamblare de la șina DIN: | 63 mm |
| Lățime dispozitiv montat pe șină (RMD): | 4 modules |
| Înălțime: | 90 mm |
| Lățime: | 72 mm |
| necompensate: | 1000 W |
| compensate în paralel: | 1160 W |
| LED: | cu 8 LED-uri stare roșie, 3 LED-uri indicație manuală |
| 230 V lămpi cu incandescență: | 2300 W |
| 230 V lămpi cu halogen: | 2300 W |
| Tip de montaj: | Şină DIN (REG) |
| Diametrul conexiunii cu conductor flexibil: | 0,75 - 4 mm² |
| Diametrul conexiunii cu conductor rigid: | 1,5 - 4 mm² |
| Secțiune transversală a conductorului (flexibil): | 0,5…4 mm² |
| Tip de conexiune bus: | Clemă de conexiune |
| Tip terminal ieșire: | Cleme tip cuşcă |
| |
| |
| |
| Tipuri de configurare acceptate: | system |
| Tip de protecţie IP: | IP20 |
| Temperatură lucru: | -5…45 °C |
| Temperatură depozitare/transport: | -25…70 °C |
| Linie principală proiectare: | instabus KNX/EIB |
Sub rezerva modificărilor tehnice ulterioare
