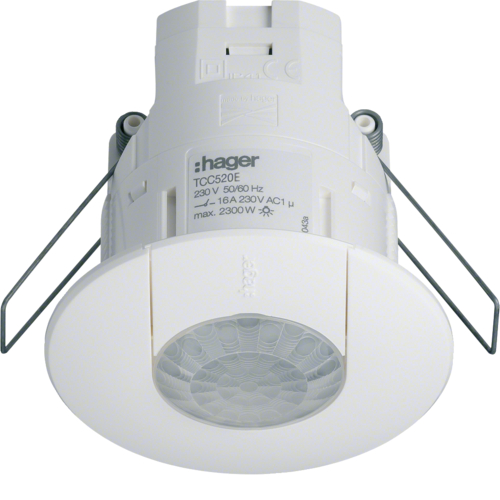

TCC520E
Detector de prezență montaj aparent 360° KNX
TCC520E
; "TCC520E Detector de prezență montaj aparent 360° KNX")
; "ELEKTRONISCHER-TRAFO__APP-SYMBOL")
; "ENERGIESPARLAMPE__APP-SYMBOL")
; "GLUEHLAMPE__APP-SYMBOL")
; "HV-HALOGENLAMPE__APP-SYMBOL")
; "KONVENTIONELLER-TRAFO__APP-SYMBOL")
; "LEUCHTSTOFFLAMPE__APP-SYMBOL"){kind=small}
; "RETRO-LED__APP-SYMBOL")
; "IP41__PROTECTION-SYMBOL")
; "RELAISKONTAKT__DIFF-SYMBOL")
| Art Nr.: | TCC520E |
| Nr. EAN: | 3250617579407 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Sistem bus: | KNX |
| Mod de operare: | moduri de operare: automat, semiautomat, test |
| |
|
|
|
| Tensiune de funcționare bus: | 21…32 V DC |
| Consum curent bus (transfer de date): | 12 mA |
| Transformatoare convenționale: | 1500 VA |
| Transformatoare electrice: | 1500 W |
| Metodă de identificare: | Prezenţă |
| Unghi de înregistrare: | 360 ° |
| Unghi de detecție: | 360 ° |
| Unghi de detecție vertical: | 55 ° |
| Zonă detecție, la nivelul podelei: | ≈ 7 m |
| Zonă detecție, la înălțimea biroului: | ≈ 5 m |
| Raza max. de acţiune frontală: | 7 m |
| Raza max. de acţiune laterală: | 8 m |
| Culoare: | alb |
| Culoare: | RAL 9010 - alb pur |
| Material: | PC - ABS fără conţinut de halogen |
| Aspect suprafață: | mat |
| Dimensiuni (Ø x Î): | 78 x 70 mm |
| Deschidere instalație: | 60…63 mm |
| Înălțime de instalare recomandată: | 2,5…3,5 m |
| Instalare pe perete: | 10…28 mm |
| Plajă de măsurare a luminozităţii: | 5 / 1000 Lux |
| cu balast electronic: | 1000 W |
| Lămpi economice: | 20 x 20 W |
| compensate în paralel: | 1000 W |
| 230 V lămpi cu incandescență și halogen: | 2300 W |
| Înălțime maximă de montaj: | 4 m |
| Mod de instalare: | cu cleme de prindere pentru instalare pe plafon |
| Terminale de conectare: | IEC 60669-1 |
| |
| |
| Tipuri de configurare acceptate: | system |
| Întârziere ajustabilă: | 1 mn…1 h |
| |
| Număr de canale: | 1 |
| Unghi de detecție orizontal: | 360 ° |
| Funcție de diferențiere: | cu unitate de cuplare integrată a magistralei |
| Fără halogen: | nu |
| Temperatură lucru: | -10…45 °C |
| Temperatură depozitare/transport: | -20…60 °C |
| |
| Linie principală proiectare: | instabus KNX/EIB |
Sub rezerva modificărilor tehnice ulterioare
