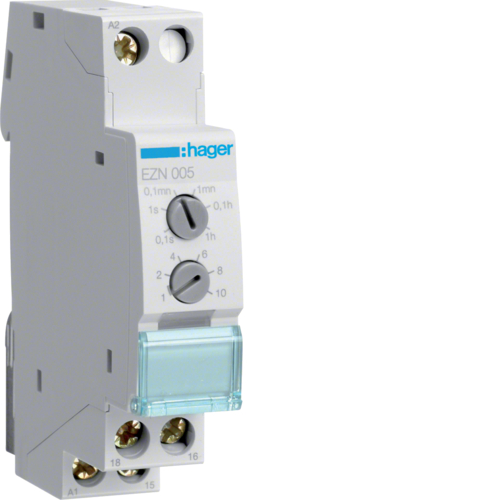

EZN005

EZN005

EZN005
EZN005
Scheme de circuit Temporizator simetric
GLUEHLAMPE__APP-SYMBOL


HV-HALOGENLAMPE__APP-SYMBOL
LEUCHTSTOFFLAMPE__APP-SYMBOL
IP40__PROTECTION-SYMBOL
Art Nr.:EZN005
u.m.
Nr. EAN:

3250612469956

Amb.:1 u.m.
Proprietăți tehnice
Tip de montaj:Şină DIN
Date tehnice:intermitent simetric
Ciclu de comutare:50000
  • Funcții: cu întârziere, fără întărziere, formare puls, simetric intermitent, contact deschis/închis
  • переключатель, используемый как замыкатель или размык
Tensiune nominală:12 ... 48 V=/12 ... 230 V~
Frecvenţă:50/60 Hz
Curent max. (cos phi 0,6):5 A
Comutator cos φ=0.6:5 A
Putere absorbită:15 VA
Consum energie (funcțional):15 VA
Putere disipată totală în condiţii de curent nominal:2 W
Pierdere putere la sarcină maximă:≈ 2 W
Pierdere de putere pe bobină:0,5 W
Adâncimea produsului instalat:58 mm
Înălţimea produsului instalat:85 mm
Lungime:64 mm
Lăţime produsului instalat:17,5 mm
Lățime dispozitiv montat pe șină (RMD):1 modules
Lămpi florescente:max. 600 VA
LED:LED indicare stare funcționare
Sarcina max. a becurilor cu incandescenţă:450 W
230 V lămpi cu incandescență și halogen:450 W
Tip de montaj:Şină DIN (REG)
Mod de instalare:pentru montare pe șină DIN
Diametrul conexiunii cu conductor flexibil:1 - 6 mm²
Diametrul conexiunii cu conductor rigid:1,5 - 10 mm²
Secțiune transversală a conductorului (flexibil):1…6 mm²
Secțiune transversală a conductorului (rigid):1,5…10 mm²
Număr de contacte:1
Tipul contactelor:1W
Tip de conexiune:Tehnică de înfiletare
  • cu terminal cu șurub
Întârziere ON:0,1 s
Plajă de reglare durată de temporizare:0.1 s... 10 h
Întârziere ajustabilă:0,1 s…10 h
Întârziere OFF:0,1 s
  • 2 potențiometre setare timp întârziere
Tip de protecţie IP:IP40
Temperatură lucru:-20…50 °C
Temperatură depozitare/transport:-40…70 °C
  • Nu este adecvată pentru siguranțe de tensiune foarte joasă.
