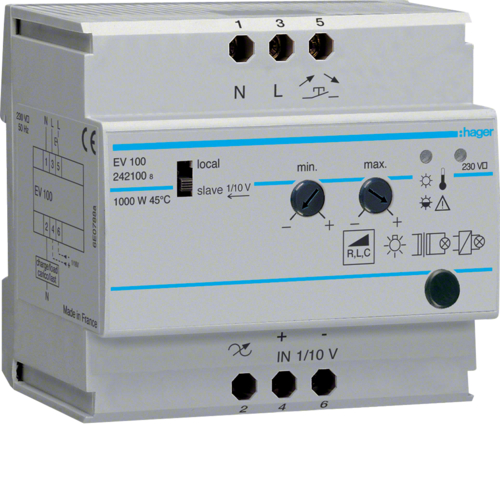

EV100
Televariator universal 1000W, 1-10V
EV100
; "EV100 Televariator universal 1000W, 1-10V")
; "TASTDIMMER__WIRING-SYMBOL")
; "ELEKTRONISCHER-TRAFO__APP-SYMBOL")
; "GLUEHLAMPE__APP-SYMBOL")
; "KONVENTIONELLER-TRAFO__APP-SYMBOL")
; "NV-HALOGENLAMPE__APP-SYMBOL")
; "IP20__PROTECTION-SYMBOL")
| Art Nr.: | EV100 |
| Nr. EAN: | 3250612421008 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Tip comandă: | direct |
| Tip de montaj: | Şină DIN |
| Distanță maximă a conexiunilor: | 50 m |
| Interfață: | interfață 1-10V |
| Tensiune nominală de regim curent alternativ: | 230 V |
| Frecvenţă: | 50 Hz |
| Tensiune lucru: | 230 V +/- 10% |
| Curent de control 1-10V (slave): | 1,5 mA |
| Curent nominal: | 4,5 A |
| Lungimea max. a cablurilor către butoane: | 50 mm |
| Variator pentru transformator convențional: | 20…1000 VA |
| Putere de iluminare halogen 230 V: | 20 / 1000 W |
| Putere absorbită: | 6 W |
| Consum energie (funcțional): | 15 W |
| Consum energie (standby): | 3 W |
| Putere de iluminare becuri cu incandescenţă: | 20 / 1000 W |
| Putere disipată totală în condiţii de curent nominal: | 1 W |
| Pierdere de putere pe bobină: | 2,8 W |
| Transformatoare convenționale: | 20…1000 VA |
| Transformatoare electrice: | 25…1000 W |
| Acoperire suprafață: | altele |
| Culoare: | RAL 7035 - gri deschis |
| Aspect suprafață: | mat |
| Adâncimea produsului instalat: | 65 mm |
| Înălţimea produsului instalat: | 85 mm |
| Înălţime de montaj: | 0 / 1000 m |
| Lungime: | 65 mm |
| Lăţime produsului instalat: | 88,5 mm |
| Lățime dispozitiv montat pe șină (RMD): | 5 modules |
| Sarcina max. a becurilor cu incandescenţă: | 1000 W |
| 230 V lămpi cu incandescență și halogen: | 20…1000 W |
| Tip de fixare: | Cu gheară |
| Tip de montaj: | Şină DIN (REG) |
| Mod de instalare: | pentru montare pe șină DIN |
| Diametrul conexiunii cu conductor flexibil: | 1 - 16 mm² |
| Diametrul conexiunii cu conductor rigid: | 1,5 - 10 mm² |
| Tipul sarcinii: | universal |
| Secțiune transversală a conductorului (flexibil): | 1…16 mm² |
| Secțiune transversală a conductorului (rigid): | 1,5…10 mm² |
| Conexiune: | Conexiune pentru butoane cu iluminare (max. 5 mA) sau standard |
| Tip de conexiune: | Tehnică de înfiletare |
| |
| |
|
| Tip de protecţie IP: | IP20 |
| Fără halogen: | nu |
| Temperatură lucru: | -10…45 °C |
| Temperatură depozitare/transport: | -20…70 °C |
Sub rezerva modificărilor tehnice ulterioare
