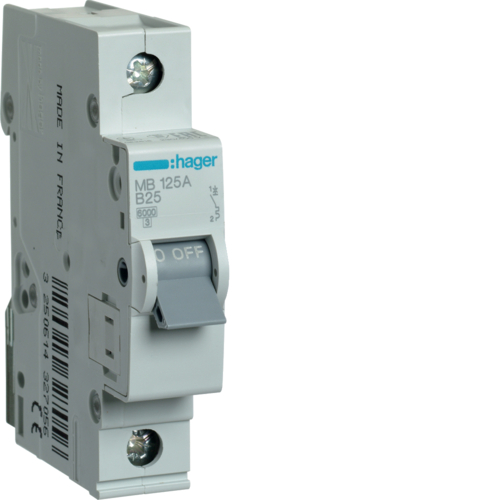

MB125A

MB125A

MB125A
Art Nr.:MB125A
Nr. EAN:

3250614327056

Acest produs nu mai este disponibil.
Această pagină rămâne disponibilă în scop informativ.
Vă rugăm contactați distribuitorul dumneavoastră pentru a vă informa în legătură cu produsul echivalent.

Produs vechi: MB125A Produs nou:


Proprietăți tehnice
Număr poli protejați:1
Număr de poli:1 P
Tipul polilor:1 P
Curbă:B
Comutare simultană N-neutru:nu
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Bază de conectare pentru dispozitivele modulare:Terminal aliniat
Capacitate nominală de decuplare:6 kA
Tensiune nominală de regim curent alternativ:230 / 400 V
Tip tensiune alimentare:AC
Frecvenţă:50/60 Hz
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Curent nominal:25 A
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:6 kA
Valoare minimă/maximă prag funcționare termală AC:1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:3 / 5 In
Valoare minimă/maximă prag funcționare magnetică DC:3 / 7,5 In
Valoare minimă/maximă prag funcționare termală DC:1,13 / 1,45 In
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:3 kA
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:6 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:10 kA
Curent nominal -25°C:32,2 A
Curent nominal -20°C:31,6 A
Curent nominal -15°C:31 A
Curent nominal -10°C:30,4 A
Curent nominal -5°C:29,8 A
Curent nominal 0°C:29,1 A
Curent nominal 5°C:28,5 A
Curent nominal 10°C:27,8 A
Curent nominal 15°C:27,1 A
Curent nominal 20°C:26,4 A
Curent nominal 25°C:25,7 A
Curent nominal 30°C:25 A
Curent nominal 35°C:24,2 A
Curent nominal 40°C:23,5 A
Curent nominal 45°C:22,7 A
Curent nominal 50°C:21,8 A
Curent nominal 55°C:21 A
Curent nominal 60°C:20 A
Curent nominal 65°C:19,3 A
Curent nominal 70°C:18,4 A
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Frecvență:50 / 60 Hz
Putere disipată totală în condiţii de curent nominal:3 W
Putere disipată per pol:3 W
Durata de viaţă electrică în număr de cicluri:10000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:17,5 mm
Cuplu:2,8 Nm
Tip conexiuni inferioare dispozitive modulare:BIconnect
Mobilitate dispozitive modulare:nu
Bază inferioară pentru dispozitivele modulare:nu
Diametrul conexiunii cu conductor flexibil:1 - 25 mm²
Diametrul conexiunii cu conductor rigid:1 - 35 mm²
Secțiune cablu rigid pentru terminale cu șurub:1 / 35 mm²
Secțiune cablu flexibil pentru terminale cu șurub:1 / 25 mm²
Tip de conexiune:Tehnică de înfiletare
Text standard:EN 60898-1
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Temperatură lucru:-25…70 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
Temperatură depozitare/transport:-25…80 °C
