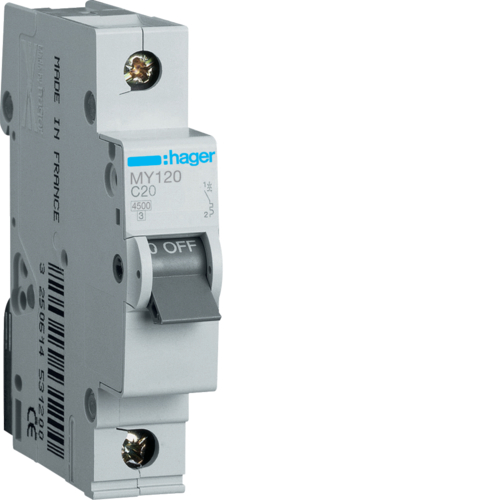

MY120

Disjunctor 1P, 20A, 4,5kA, C, 1M

MY120 Disjunctor 1P,  20A,  4,5kA,  C,  1M

MY120
Art Nr.:MY120
u.m.
Nr. EAN:

3250614551208

Amb.:12 u.m.
Proprietăți tehnice
Număr poli protejați:1
Număr de poli:1 P
Tipul polilor:1 P
Comutare simultană N-neutru:nu
Curbă:C
Frecvenţă:50/60 Hz
Capacitate nominală de decuplare:4,5 kA
Tip tensiune alimentare:AC
Tensiune nominală de regim curent alternativ:230/400 V
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:4,5 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:4,5 kA
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:3 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:4,5 kA
Prag de comutare magnet de curent alternativ min./max.:5/10 In
Valoare minimă/maximă prag funcționare magnetică DC:7/15 In
Valoare minimă/maximă prag funcționare termală AC:1,13/1,45 In
Valoare minimă/maximă prag funcționare termală DC:1,13/1,45 In
Curent nominal 20°C:21,6 A
Curent nominal 30°C:20 A
Curent nominal 35°C:19,2 A
Curent nominal 40°C:18,4 A
Curent nominal 45°C:17,6 A
Curent nominal 50°C:16,8 A
Curent nominal 55°C:16 A
Curent nominal 60°C:15,2 A
Curent nominal 70°C:13,6 A
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Putere disipată per pol:2,1 W
Putere disipată totală în condiţii de curent nominal:2,1 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:17,5 mm
Cuplu:2,8 Nm
Tip de conexiune:Tehnică de înfiletare
Secțiune cablu flexibil pentru terminale cu șurub:1/16 mm²
Secțiune cablu rigid pentru terminale cu șurub:1/25 mm²
Poate fi accesorizat:nu
Text standard:EN 60898-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Temperatură de depozitare:-25 to 80 °C
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
