HHA041H

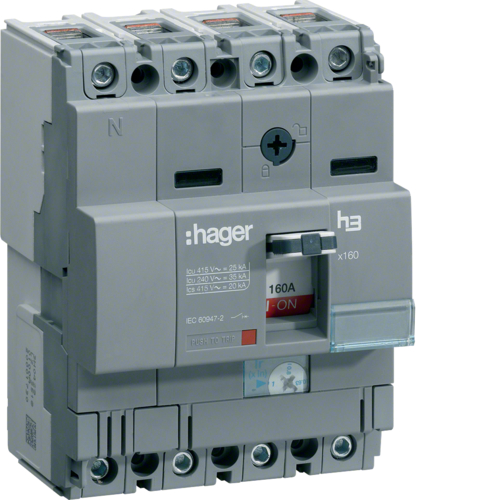

Disjunctor general x160 4P 25kA 40A, termic reglabil

HHA041H Disjunctor general x160 4P 25kA 40A,  termic reglabil

HHA041H
Art Nr.:HHA041H
u.m.
Nr. EAN:

3250613130886

Amb.:1 u.m.
Proprietăți tehnice
Tip comandă:Comutare
Tip caz:Fixare permanentă
Număr de poli:4 P
Tipul polilor:4P4D
Dispozitiv complet cu unitate de protecție:da
Protecție integrală a defectelor la pământ:nu
Compatibil pentru montaj pe șină DIN:da
Motor integrat:nu
Frecvenţă:50/60 Hz
Tensiune nominală de regim curent alternativ:220/415 V
Tensiune de izolare:690 V
Rezistenţa la tensiunea nominală de impuls:8000 V
Cu eliberare sub tensiune:nu
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:25 kA
Capacitate de decuplare conform IEC 947.2 50 Hz:80 %
Capacitate de rupere la 1 pol cu 230 V EN 60947-2:21 kA
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:9 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:35 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:35 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:25 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 440V AC IEC 60947-2:20 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 690V AC IEC 60947-2:4 kA
Plajă de reglare sistem termic:0,63/0,8/1
Setare curent termic pe pol neutru:1 In
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:1
Putere disipată per pol:3,7 W
Pierdere putere pe pol la 0,63*In:1,4 W
Pierdere putere pe pol la 0,8*In:2,3 W
Putere disipată totală în condiţii de curent nominal:11 W
Pierdere totală de putere 0.63*In:4,3 W
Pierdere totală de putere 0.8*In:7 W
Tip declanşator:TM
timp de răspuns la dezanclașare:10 ms
Durata de viaţă electrică în număr de cicluri:1000
Durată de viaţă mecanică număr operaţiuni de acţionare:4000
Cuplu:6 Nm
Montare pe șină DIN cu adaptor opțional:nu
Diametrul conexiunii cu conductor rigid:4 - 95mm²
Diametrul conexiunii cu conductor flexibil:4 - 70 mm²
Conexiune:Conexiune frontală
Tip de conexiune:Tehnică de înfiletare
Setare tip IN sau IrTh:IN
Domeniu de reglaj magnetic:600 A
Motor opțional:nu
Categorie de utilizare:A
Text standard:IEC 60947-2
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP4X
Altitudine:2000 m
Temperatură de depozitare:-35 to 70 °C
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
  • HHA041H
    HHA041H Disjunctor general x160 4P 25kA 40A,  termic reglabil
    HHA041H
  • HHA041H Disjunctor general x160 4P 25kA 40A,  termic reglabil
Sub rezerva modificărilor tehnice ulterioare
