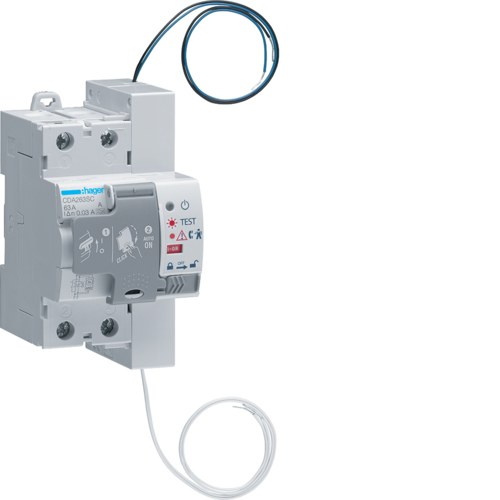

CDA263SC
Art Nr.: | CDA263SC |
Nr. EAN: | 3250611653097 |
Amb.: | 1 u.m. |
Proprietăți tehnice |
Poziție neutră: | Stânga sau dreapta |
Număr de poli: | 2 P |
Tipul polilor: | 2 P |
Tip de montaj: | Şină DIN |
Conectare in partea superioară pentru dispozitive modulare: | Nu se aplică |
Tensiune nominală de regim curent alternativ: | 230 V |
Frecvenţă: | 50 Hz |
Tensiune de izolare: | 500 V |
Tensiune max. de exploatare: | 253 V |
Rezistenţa la tensiunea nominală de impuls: | 4 kV |
Curent rezidual de calcul: | 30 mA |
Curent nominal: | 63 A |
Putere curent supratensiune (valuri 8/20 μs): | 0,25 kA |
Capacitate de rupere și deschidere: | 0,63 kA |
Curent scurtcircuit confrom EN 61008-1: | 6 kA |
Curent nominal -25°C: | 63 A |
Curent nominal -20°C: | 63 A |
Curent nominal -15°C: | 63 A |
Curent nominal -10°C: | 63 A |
Curent nominal -5°C: | 63 A |
Curent nominal 0°C: | 63 A |
Curent nominal 5°C: | 63 A |
Curent nominal 10°C: | 63 A |
Curent nominal 15°C: | 63 A |
Curent nominal 20°C: | 63 A |
Curent nominal 25°C: | 63 A |
Curent nominal 30°C: | 63 A |
Curent nominal 35°C: | 63 A |
Curent nominal 40°C: | 63 A |
Curent nominal 45°C: | 59,9 A |
Curent nominal 50°C: | 56,7 A |
Curent nominal 55°C: | 53,6 A |
Curent nominal 60°C: | 50,4 A |
Frecvență: | 50 Hz |
Putere disipată totală în condiţii de curent nominal: | 9,6 W |
Întârziere pe termen scurt a declanșării: | nu |
Durata de viaţă electrică în număr de cicluri: | 1000 |
Durată de viaţă mecanică număr operaţiuni de acţionare: | 4000 |
Adâncimea produsului instalat: | 75 mm |
Înălţimea produsului instalat: | 106 mm |
Lăţime produsului instalat: | 54 mm |
Dimensiune construcție (DIN 43880): | 3 |
Cuplu: | 2 Nm |
Tip clemă inferioară dispozitive modulare: | Plastic |
Mobilitate dispozitive modulare: | da |
Bază inferioară pentru dispozitivele modulare: | da |
Terminale cu șurub pentru conductorul flexibil: | 1,5 / 35 mm² |
Conex. ieşire şurub cu conductor rigid: | 1,5 / 35 mm² |
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi: | 1,5 / 35 mm² |
Montaj terminale cu șurub pentru cablu flexibil: | 1,5 / 35 mm² |
Selecție tip: | nu |
Poate fi accesorizat: | nu |
Piesă capăt: | nu |
Port etichetă: | nu |
Text standard: | EN 61008-1 |
Conform directivelor europene WEEE: | afectat |
Tip de protecţie IP: | IP20 |
Tipul curentului rezidual: | A |
Grad de poluare conform IEC 60664 / IEC 60947-2: | 2 |
Altitudine: | 2000 m |
Protecție împotriva umidității din aer: | 95 % / 55°C |
Sub rezerva modificărilor tehnice ulterioare
