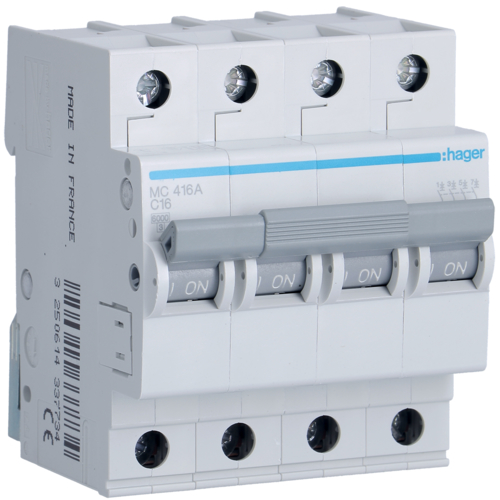

MC416A

Disjunctor 4P, 16A, 6kA, C, 4M

MC416A Disjunctor 4P,  16A,  6kA,  C,  4M

MC416A
Art Nr.:MC416A
u.m.
Nr. EAN:

3250614337734

Amb.:3 u.m.
Proprietăți tehnice
Număr poli protejați:4
Număr de poli:4 P
Tipul polilor:4 P
Curbă:C
Comutare simultană N-neutru:nu
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Bază de conectare pentru dispozitivele modulare:Terminal aliniat
Capacitate nominală de decuplare:6 kA
Tensiune nominală de regim curent alternativ:230 / 400 V
Tip tensiune alimentare:AC
Frecvenţă:50/60 Hz
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Curent nominal:16 A
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:6 kA
Valoare minimă/maximă prag funcționare termală AC:1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:5 / 10 In
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:6 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:6 kA
Curent nominal -25°C:20,93 A
Curent nominal -20°C:20,53 A
Curent nominal -15°C:20,12 A
Curent nominal -10°C:19,71 A
Curent nominal -5°C:19,28 A
Curent nominal 0°C:18,85 A
Curent nominal 5°C:18,4 A
Curent nominal 10°C:17,95 A
Curent nominal 15°C:17,48 A
Curent nominal 20°C:17 A
Curent nominal 25°C:16,51 A
Curent nominal 30°C:16 A
Curent nominal 35°C:15,47 A
Curent nominal 40°C:14,93 A
Curent nominal 45°C:14,37 A
Curent nominal 50°C:13,78 A
Curent nominal 55°C:13,16 A
Curent nominal 60°C:12,52 A
Curent nominal 65°C:11,84 A
Curent nominal 70°C:11,12 A
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Frecvență:50 / 60 Hz
Putere disipată totală în condiţii de curent nominal:8,74 W
Putere disipată per pol:2,22 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:70 mm
Cuplu:2,8 Nm
Tip conexiuni inferioare dispozitive modulare:BIconnect
Diametrul conexiunii cu conductor flexibil:1 - 25 mm²
Diametrul conexiunii cu conductor rigid:1 - 35 mm²
Secțiune cablu rigid pentru terminale cu șurub:1 / 35 mm²
Secțiune cablu flexibil pentru terminale cu șurub:1 / 25 mm²
Tip de conexiune:Tehnică de înfiletare
Text standard:EN 60898-1
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Temperatură lucru:-25…70 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
Temperatură depozitare/transport:-25…80 °C
