MC216A

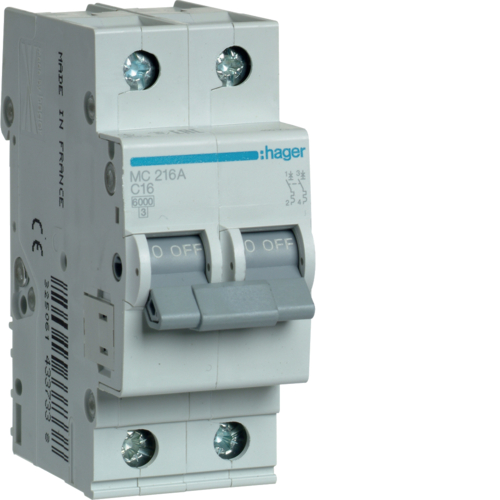

Disjunctor 2P, 16A, 6kA, C, 2M

MC216A Disjunctor 2P,  16A,  6kA,  C,  2M

MC216A
Art Nr.:MC216A
u.m.
Nr. EAN:

3250614337338

Amb.:6 u.m.
Proprietăți tehnice
Număr poli protejați:2
Număr de poli:2 P
Tipul polilor:2 P
Comutare simultană N-neutru:nu
Curbă:C
Frecvenţă:50/60 Hz
Capacitate nominală de decuplare:6 kA
Tip tensiune alimentare:AC
Tensiune nominală de regim curent alternativ:230/400 V
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:6 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:6 kA
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:3 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:6 kA
Prag de comutare magnet de curent alternativ min./max.:5/10 In
Valoare minimă/maximă prag funcționare magnetică DC:7/15 In
Valoare minimă/maximă prag funcționare termală AC:1,13/1,45 In
Valoare minimă/maximă prag funcționare termală DC:1,13/1,45 In
Curent nominal 20°C:17,3 A
Curent nominal 30°C:16 A
Curent nominal 35°C:15,4 A
Curent nominal 40°C:14,7 A
Curent nominal 45°C:14,1 A
Curent nominal 50°C:13,4 A
Curent nominal 55°C:12,8 A
Curent nominal 60°C:12,2 A
Curent nominal 70°C:10,9 A
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Putere disipată per pol:2,22 W
Putere disipată totală în condiţii de curent nominal:4,41 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:35 mm
Cuplu:2,8 Nm
Tip de conexiune:Tehnică de înfiletare
Secțiune cablu flexibil pentru terminale cu șurub:1/16 mm²
Secțiune cablu rigid pentru terminale cu șurub:1/25 mm²
Poate fi accesorizat:da
Text standard:EN 60898-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Temperatură de depozitare:-25 to 80 °C
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
