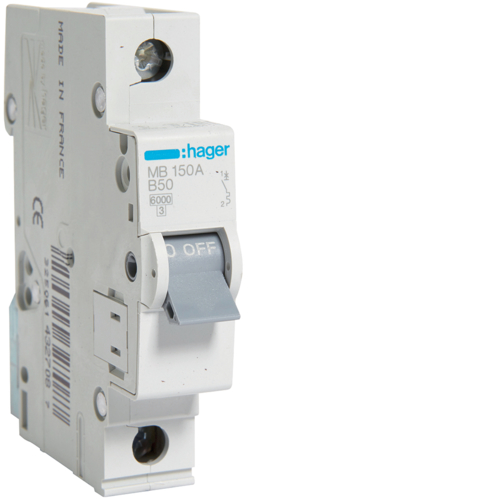

MB150A

Disjunctor 1P, 50A, 6kA, B, 1M

MB150A Disjunctor 1P,  50A,  6kA,  B,  1M

MB150A
MB150A Disjunctor 1P,  50A,  6kA,  B,  1M
MB150A Disjunctor 1P,  50A,  6kA,  B,  1M
Art Nr.:MB150A
u.m.
Nr. EAN:

3250614327087

Amb.:12 u.m.
Proprietăți tehnice
Număr poli protejați:1
Număr de poli:1 P
Tipul polilor:1 P
Comutare simultană N-neutru:nu
Curbă:B
Frecvenţă:50/60 Hz
Capacitate nominală de decuplare:6 kA
Tip tensiune alimentare:AC
Tensiune nominală de regim curent alternativ:230/400 V
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:6 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:6 kA
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:3 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:10 kA
Prag de comutare magnet de curent alternativ min./max.:3/5 In
Valoare minimă/maximă prag funcționare magnetică DC:4/7 In
Valoare minimă/maximă prag funcționare termală AC:1,13/1,45 In
Valoare minimă/maximă prag funcționare termală DC:1,13/1,45 In
Curent nominal -15°C:62,3 A
Curent nominal -20°C:63,5 A
Curent nominal 0°C:58,7 A
Curent nominal 10°C:56,1 A
Curent nominal -10°C:61,1 A
Curent nominal 15°C:54,7 A
Curent nominal 20°C:53,4 A
Curent nominal 25°C:52 A
Curent nominal -25°C:64,7 A
Curent nominal 30°C:50 A
Curent nominal 35°C:48,8 A
Curent nominal 40°C:47,7 A
Curent nominal 45°C:46,5 A
Curent nominal 5°C:57,4 A
Curent nominal -5°C:59,9 A
Curent nominal 50°C:45,3 A
Curent nominal 55°C:44,1 A
Curent nominal 60°C:43 A
Curent nominal 65°C:41,8 A
Curent nominal 70°C:40,6 A
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Putere disipată per pol:5,2 W
Putere disipată totală în condiţii de curent nominal:5,2 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:17,5 mm
Cuplu:2,8 Nm
Tip de conexiune:Tehnică de înfiletare
Secțiune cablu flexibil pentru terminale cu șurub:1/16 mm²
Secțiune cablu rigid pentru terminale cu șurub:1/25 mm²
Poate fi accesorizat:nu
Text standard:EN 60898-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Temperatură de depozitare:-25 to 80 °C
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
